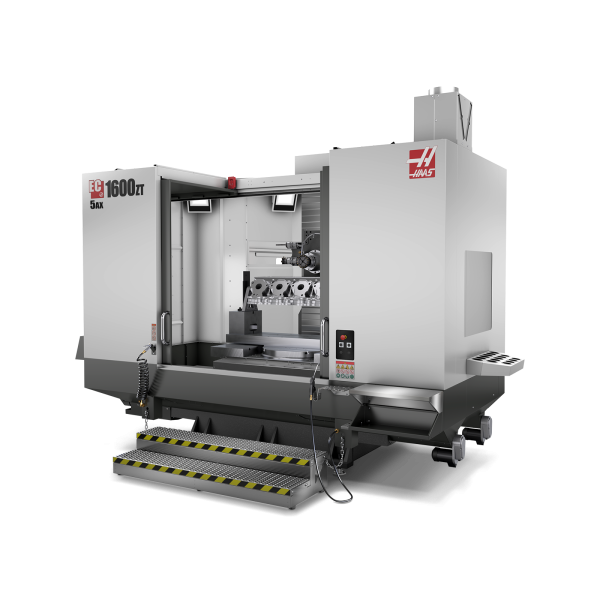

Станок Фрезерный 5-ти осевой HAAS EC-1600ZT-5AX
Популярные HMC Haas серии EC предлагают большие рабочие кубы и максимальную грузоподъемность деталей 10 000 фунтов, что делает их идеальным решением для обработки крупных деталей.
EC-1600ZT-5AX оснащен поворотным диском 4-й оси, встроенным в Т-образный паз стола, который обеспечивает наклон ± 30 градусов. 5-я ось состоит из HRT310 с A-образной рамой, установленной на съемном блоке, который может поддерживать деталь длиной до 55,875 дюйма.
- Увеличенный ход оси Z
- 50-конический шпиндель с 2-скоростной коробкой передач
- Стандартное устройство смены инструмента с боковым креплением, 50+1 инструмент
- Включает DWO/TCPC и беспроводную систему интуитивного измерения
- Максимальный поворот детали на 78 дюймов по встроенной 4-й оси
- Код Товара: HAAS EC-1600ZT-5AX
- Наличие: Предзаказ
-
Цена EXW от € 421995.00
Информация о продукте
Описание
| Рабочие перемещения | |
| Перемещение по оси X | 1626 мм |
| Перемещение по оси Y | 1270 мм |
| Перемещение по оси Z | 1016 мм |
| Стол | |
| Длина стола | 1626 мм |
| Ширина стола /при 4-осевой обработке/ | 813 мм |
| Материал стола | T-образные канавки |
| Ширина T-образных пазов | 16 мм |
| Максимальный вес на столе (равномерно распределенный) | 4536 кг |
| 4 ось (опционально) | |
| Диаметр планшайбы | Ø 762 мм |
| Тип привода | непрерывный |
| Максимальный крутящий момент | 2712 Нм |
| Тормозной момент | 5423 Нм |
| Максимальная нагрузка на стол | 4536 кг |
| Точность позиционирования | +/- 30" секунда |
| Воспроизводимость | 15" секунда |
| 5 ось/ось А/со столом HRT310 | |
| Диаметр план-шайбы | Ø 310 мм |
| Вращение оси А (HRT310, с опорой внешний вид А) | 360 секунда |
| Максимальный крутящий момент | 407 Нм |
| Тормозной момент | 678 Нм |
| Изготовление стола / Количество канавок | T-обр\6 |
| Шпиндель | |
| Конус шпинделя | 50 ISO |
| Тип привода | 2-ступенчатая зубчатая передача |
| Максимальная скорость | 7500 об/мин |
| Максимальный крутящий момент /при 700 об/мин/ | 460 Нм |
| Максимальная мощность шпинделя | 22,4 кВт |
| Скорость подачи: | |
| Ускоренные перемещения по осям X, Y, Z | 15,2 м/мин |
| Магазин инструмента | |
| Количество инструмента в магазине | 50+1 |
| Тип крепления конуса / Стандарт DIN 69871 | СТ/BT 50 |
| Максимальный диаметр инструмента | 102 мм |
| Максимальный вес инструмента | 13,6 кг |
| Время смены инструмента (среднее) | 8 сек |
| Время от стружки до стружки (среднее) | 12.6 сек |
| Точность: | |
| Точность позиционирования | +/-0,008* мм |
| Сжатый воздух/расход | 255 л/мин |
| Точность повторного позиционирования | +/-0,005* мм |
| Дополнительно: | |
| Сжатый воздух / давление | 6,9 бар |
| Сжатый воздух / использование / | 255 л/мин |
| Емкость бака для охлаждающей жидкости | 360 Л |
Этот товар в категориях:
Доставка и оплата
Срок поставки станка со склада в Украине составляет 1-2 дня.
- 90% предоплата
- 10% оплата после запуска и наладки станка
Срок поставки станка со склада в стране производителя составляет 1-6 месяцев(уточнять у менеджера).
- 30% предоплата при подписании договора
- 60% оплата перед отправкой станка (ориентировочно 40-60 дней)
- 10% оплата после запуска и наладки станка (90-120 дней с момента отправки)
Опционально возможна рассрочка или приобретение в лизинг.
