Электроэрозионные прошивные станки с ЧПУ

Станок Электроэрозионный Прошивной Joemars JMNC1140

ПараметрыРазмеры стола (мм):900x650Перемещение по оси X [мм]:1150Перемещение по оси Y [мм]:400Переме..

Цена: уточнить у менеджера

Станок Электроэрозионный Прошивной Joemars JMNC32А

ПараметрыРазмеры стола (мм):600х300Перемещение по оси X [мм]:300Перемещение по оси Y [мм]:200Перемещ..

Цена: уточнить у менеджера

Станок Электроэрозионный Прошивной Joemars JMNC43А

ПараметрыРазмеры стола (мм):650х450Перемещение по оси X[мм]:400Перемещение по оси Y[мм]:300Перемещен..

Цена: уточнить у менеджера

Станок Электроэрозионный Прошивной Joemars JMNC50

ПараметрыРазмеры стола (мм):750x520Перемещение по оси X[мм]:500Перемещение по оси Y[мм]:400Перемещен..

Цена: уточнить у менеджера

Станок Электроэрозионный Прошивной Joemars JMNC60

ПараметрыРазмеры стола (мм):900x650Перемещение по оси X[мм]:600Перемещение по оси Y[мм]:400Перемещен..

Цена: уточнить у менеджера

Показано с 1 по 5 из 5 (всего 1 страниц)

Электроэрозионный прошивной станок, что это такое?

Для начала давайте разберемся, что такое электроэрозионная обработка и как протекает этот процесс. Электроэрозия является одним из методов обработки металла, используемых в промышленности. В определенной степени можно утверждать, что электроэрозионная обработка очень похожа на традиционные лезвийные методы обработки металлов (в процессе такой обработки режущий инструмент удаляет части материала из заготовки для формирования заданной геометрии), но конечно же сам процесс удаления материала уникален. Основным отличием электроэрозионной обработки от традиционных методов является отсутствие физического контакта инструмента с заготовкой, электроэрозия использует электрический ток для создания искры или электрической дуги, способной вырывать частицы металла, разрушая его кристаллическую решетку. Этот процесс имеет преимущества и недостатки, электрические разряды способны разрушать даже сверхтвердые материалы (вольфрам, титан и др.) без значительного усилия, однако метод ограничен исключительно токопроводящими типами материалов а также скоростью протекания и сложностью настройки.

Опускание электрода осуществляется в жидкой среде,купить эрозионный прошивной станок содержащей диэлектрическую жидкость (масло, дистиллированная вода, керосин и т.п.). Система контроля опускания электрода (матрицы) поддерживает надлежащий разрядный промежуток между заготовкой и инструментом. При применении сильного импульсного напряжения диэлектрическая прочность изоляции находится в самой низкой точке. Поскольку площадь разряда электроэрозионного станка очень мала, а время разряда очень короткое, энергия высококонцентрирована, поэтому температура достигает 10000-12000 ℃. Затем металлические включения выбрасываются в рабочую жидкость. И форма электрода воспроизводится на заготовке.

Учитывая все вышесказанное, можно понять, что электроэрозионная обработка позволяет достичь высокой точности обработки, поскольку отсутствуют какие-либо силы резания и другие возмущающие нагрузки. Однако необходимо учесть, что инструмент (электрод) также изнашивается во время обработки, требующей высокой степени контроля процесса опускания электрода в заготовку, этим процессом можно управлять благодаря электроэрозионным прошивным станкам с ЧПУ, имеющим системы контроля и отслеживания износа электрода, изменения электрического тока и т. д.

Сферы применения электроэрозионных прошивных станков.

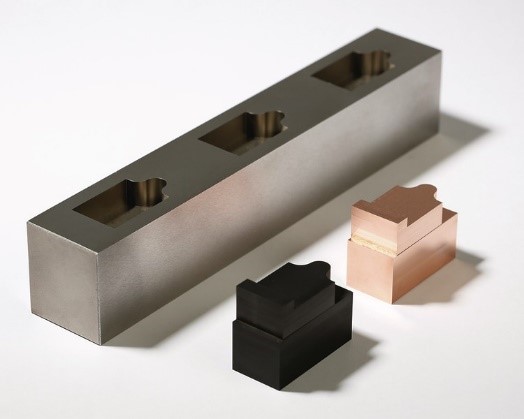

Чаще всего прошивные электроэрозионные станкиэрозионно прошивные станки используют для обработки сложных пазов и отверстий, когда традиционными методами, таким как фрезерование на станке с ЧПУ, изготовить невозможно. Чаще всего такие пазы имеют сложнопрофильную поверхность, поскольку прошивной станок позволяет выполнять обработку материалов несмотря на их твердость, это может быть как матрица для штамповки, или например литейные формы, изготавливаемые из закаленных сталей. Целесообразно также то, что электроэрозионная обработка обеспечивает высокие параметры шероховатости (Ra 0.16 – Ra 0.32) и точности поверхности (можно обеспечить допуск на размер ± 0.004 мм), что позволяет отказаться от шлифования и полировки.

Однако из-за высокой стоимости прошивных электроэрозионных станков и дороговизны процесса изготовления электрода прошивку используют чаще всего в аэрокосмической и авиастроительной промышленностях, там где качество и точность изделия являются первоочередными.

В целом область применения прошивных электроэрозионных станков можно свести к следующему перечню:

  • быстрое прототипирование;
  • изготовление литейных форм;
  • изготовление форм для литья под давлением;
  • матрицы для штампов;
  • тонкостенные детали;
  • детали с острыми внутренними углами;
  • глубокие реберные структуры (например, радиатор);
  • внутренние шлицевые поверхности;

Как выбрать прошивной электроэрозионный станок?

В первую очередь при выборе прошивного станка следует определиться с типом материала и габаритными размерами деталей, которые Вы хотите изготовлять, поскольку это существенно влияет на параметры станка (например, размер и вес электрода, который может быть установлен) и его цену. Вес заготовки, который может быть установлен на станках, варьируется в пределах 500-3000кг, а вес электрода, который может быть применен от 50 до 300кг.

Также очень важно обратить внимание на максимальную скорость удаления материала, непосредственно влияющую на весь технологический процесс, этот показатель может варьироваться, среднее значение составляет 390 мм3/мин.

Следует обратить внимание на наличие автоматической системы смены инструмента, что позволит оптимизировать технологический процесс в параметре времени обработки детали. Такая система может вмещать от 5 до 30 электродов, необходимо отметить, что вес электрода помещенного в систему автоматической смены инструмента в среднем не должен превышать 10кг, а общий вес электродов 80кг.

Конечно, не нужно забывать об имеющемся количестве контролируемых осей, как и другие станки с ЧПУ. Прошивные электроэрозионные станки могут иметь 3 линейных оси перемещения X,Y,Z и 1 или 2 поворотные A,B, позволяющие выполнять образование таких поверхностей как винтовые шлицы.

Почему следует купить электроэрозионный прошивной станок у Абпланалп Украина?

Компания Абпланалп Украина работает на промышленном рынке Украины начиная с 1991 года и представляет мировых лидеров в производстве электроэрозионных станков с ЧПУ.

У нас есть официальные сертифицированные сервисные центры для всего оборудования, поставляемого на рынок Украины, мы можем предоставить качественную консультацию по выбору оборудования и учесть все ваши пожелания и потребности. Абпланалп Украина предлагает своим клиентам поставку станков и технологии «под ключ», включающую выбор и разработку инструмента, разработку технологии обработки и маршрутного процесса, внедрение всего на Вашем производстве.

Для выбора оборудования обратитесь к нашим менеджерам по телефону +38 044 496 11 66, которые качественно и точно оценят Ваши потребности, смогут предоставить рекомендации по типам и возможностям любых станков, поскольку все сотрудники проходят специальную подготовку и имеют техническое образование.

Посетите наши шоурумы в Киеве, Харькове, Днепре и ознакомьтесь со всеми типами оборудования.

Купите станок в Абпланалп Украина и получите быструю и точную консультацию, качественный сервис, конкурентные цены.

Для заказа свяжитесь с нами по телефону +38 044 496 11 66 или напишите нам по электронной почте info@abplanalp.ua
