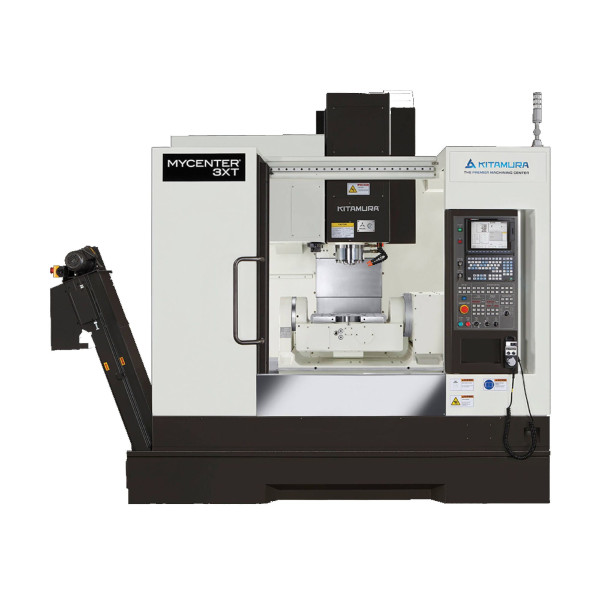

По вертикали или горизонтали – станок Kitamura оборудован пятиосной конфигурацией для усовершенствованной обработки. Это обеспечивает возможности, необходимые для обработки всех сложных многосторонних деталей за одну установку. Конструкция стола «Trunnion» компании Kitamura обеспечивает пользователям повышенную точность и жесткость, простую конфигурацию и простоту программирования для оператора, а также максимальную жесткость и гибкость с возможностью позиционирования обрабатываемой детали максимально близко к шпинделю. Конфигурация осей 4+1 или плавная одновременная обработка. Линейка пятиосных центров обеспечивает универсальные возможности обработки и отвечает всем Вашим требованиям.
| Стол |
|
| Размер стола |
220 мм и 300 x 500 мм |
| Макс. нагрузка стола |
150 кг (для наклона стола от / 0~45°)85 кг (для наклона стола от / 0~90°) |
| Максимальные габариты обрабатываемой детали |
500 x 255 мм |
| Перемещение |
|
| Перемещение по оси X |
780 мм |
| Перемещение по оси Y |
510 мм |
| Перемещение по оси Z |
439 мм |
| Перемещение по оси A |
160°(-120~ +40°) |
| Перемещение по оси B |
0 - 360° |
| Шпиндель |
|
| Конус шпинделя |
NST. №40 |
| Скорость шпинделя |
50 - 12 000 об/мин |
| Тип привода |
Ременная передача |
| Двигатель шпинделя |
22 кВт (15 мин.)18, кВт (30 мин.)15 кВт (постоянная работа ) |
| Вращающийся момент |
75 Нм |
| Скорость перемещений |
|
| Быстрое перемещение X, Y |
48 м/мин |
| Быстрое перемещение Z |
42 м/мин |
| Рабочее перемещение X,Y,Z |
20 м/мин |
| Перемещение по оси A |
4 800°/мин (13,3 об/мин) |
| Перемещение по оси B |
4 800°/мин (13,3 об/мин /мин) |
| Инструментальный магазин |
|
| Размер магазина |
40 инструментов |
| Метод подбора инструмента |
Случайно |
| Конус шпинделя |
MAS CT (BT) 40 (HSK-A63 Вариант выбора) |
| Макс. диаметр инструмента |
150 мм |
| Макс. длина инструмента |
200 мм |
| Макс. масса инструмента |
7 кг |
| Время замены инструмент – инструмент |
2.3 с |
| Время замены стружка – стружка |
8 с, минимум |
| Требования |
|
| Ток |
35 кВА, 400 В переменного тока, 3 фазы |
| Сжатый воздух |
0,6 МПа , 300 л/мин. |
| Размеры станка |
|
| Ширина x глубина |
3 724 x 5 320 мм |
| Высота |
4 169 мм |
| Масса нетто |
33 000 кг |
| Управление |
Arumatik-Mi |
| ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ |
|
| Охлаждение через шпиндель |
30-70 бар |
| Охолаждение воздухом через шпиндель |
|
| Функция разогрева шпинделя |
|
| Зонд замера детали |
Renishaw OMP400 |
| Зонд замера инструмента |
Renishaw RP3 або Renishaw TS-27R |
| Лазерный зонд замера инструмента |
Renishaw NC-4 |
| Датчик поломки инструмента |
|
| Увеличение памяти контроллера |
1Мб/2Мб |
| Тип шпинделя |
HSK A-63/HSK A-100 |
