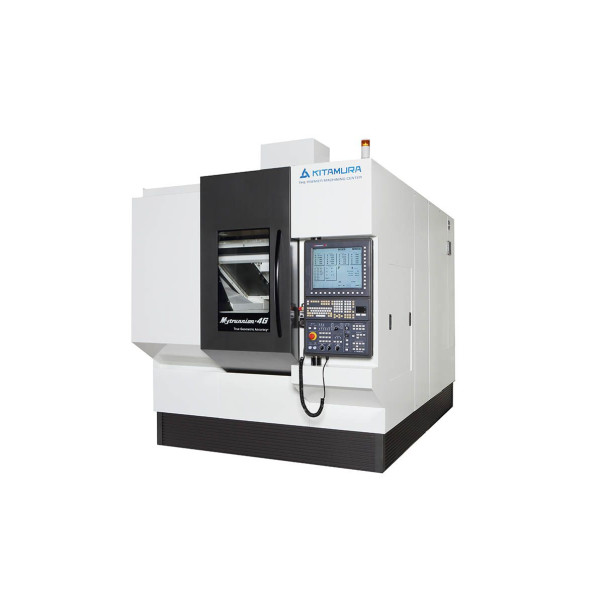

Станок Фрезерный 5-ти осевой Kitamura Mytrunnion - 4G
По вертикали или горизонтали – станок Kitamura оборудован пятиосной конфигурацией для усовершенствованной обработки, что обеспечивает возможности, необходимые для обработки всех сложных многосторонних деталей за одну установку. Конструкция стола «Trunnion» компании Kitamura обеспечивает пользователям повышенную точность и жесткость, простую конфигурацию и простоту программирования для оператора, а также максимальную жесткость и гибкость с возможностью позиционирования обрабатываемой детали максимально близко к шпинделю. Конфигурация осей 4+1 или плавная одновременная обработка. Линейка пятиосных центров обеспечивает универсальные возможности обработки и отвечает всем Вашим требованиям.
- Код Товара: Mytrunnion-4G
- Наличие: Предзаказ
-
Цена: уточнить у менеджера
Информация о продукте
Описание
| СТОЛ | |
| Размер стола диаметр | 400 мм |
| Макс. нагрузка стола | 200 кг |
| Макс. диаметр обрабатываемой детали | 550 мм |
| Макс. высота детали | 400 мм |
| ПЕРЕМЕЩЕНИЕ | |
| Перемещение по оси X | 610 мм |
| Перемещение по оси Y | 610 мм |
| Перемещение по оси Z | 500 мм |
| Перемещение по оси A | 150° (-120 до +30) |
| Перемещение по оси С | 0-360° полная ось 5 |
| Расстояние от поверхности паллеты до оси шпинделя | 150 - 650 мм |
| ШПИНДЕЛЬ | |
| Конус шпинделя | №40 NST HSK-A63 (опция) |
| Скорость шпинделя | 40 - 15 000 об/мин |
| Тип привода | Система прямого привода |
| Двигатель шпинделя | 15 кВт (10 мин)7.5 кВт (постоянная работа) |
| Вращающийся момент | 95.5 Нм / 10 мин |
| СКОРОСТЬ ПЕРЕМЕЩЕНИЙ | |
| Быстрое перемещение X, Y | 50 м/мин |
| Быстрое перемещение Z | 25 м/мин |
| Рабочее перемещение X,Y,Z | 24 м/мин |
| Перемещение по оси A | 18 000°/мин (50 об/мин) |
| Перемещение по оси B | 18 000°/хв (50 об/мин) |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | |
| Размер магазина | 60 инструментов (как вариант 100) |
| Метод подбора инструмента | Случайным образом |
| Конус шпинделя | CT (BT) №40 (HSK A-63 как вариант) |
| Макс. диаметр инструмента | 75 мм |
| Макс. длина инструмента | 300 мм |
| Макс. масса инструмента | 10 кг |
| Время замены инструмент – инструмент | 2.2 с |
| Время замены стружка – стружка | 5.8 с, минимум |
| ТРЕБОВАНИЯ | |
| Ток | 45 кВА, 400 В переменного тока, 3 фазы |
| Сжатый воздух | 0.5 МПа, 350 л/мин |
| РАЗМЕРЫ СТАНКА | |
| Ширина x глубина | 2 421 x 3 706 мм |
| Высота | 2 850 мм |
| Масса нетто | 9 100 кг |
| Управление | Arumatik-Mi |
| ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ | |
| Охлаждение через шпиндель | 30-70 бар |
| Охолаждение воздухом через шпиндель | |
| Функция разогрева шпинделя | |
| Зонд замера детали | Renishaw OMP400 |
| Зонд замера инструмента | Renishaw RP3 або Renishaw TS-27R |
| Лазерный зонд замера инструмента | Renishaw NC-4 |
| Датчик поломки инструмента | |
| Увеличение памяти контроллера | 1Мб/2Мб |
| Тип шпинделя | HSK A-63/HSK A-100 |
