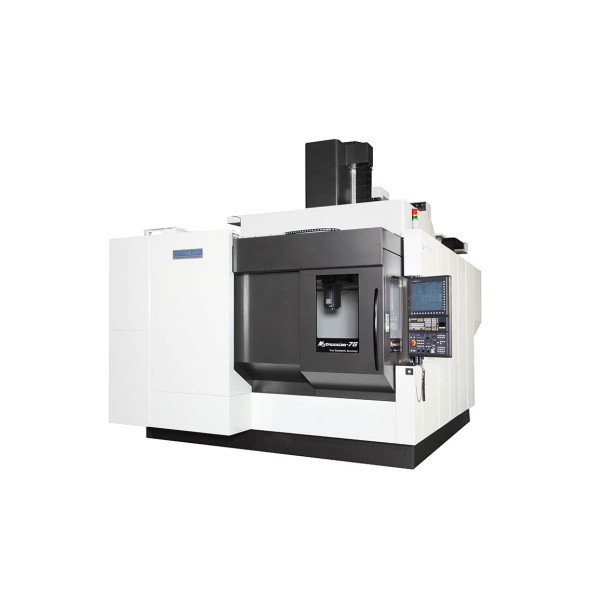

Станок Фрезерный 5-ти осевой Kitamura Mytrunnion - 7G
По вертикали или горизонтали – станок Kitamura оборудован пятиосной конфигурацией для усовершенствованной обработки, что обеспечивает возможности, необходимые для обработки всех сложных многосторонних деталей за одну установку. Конструкция стола «Trunnion» компании Kitamura обеспечивает пользователям повышенную точность и жесткость, простую конфигурацию и простоту программирования для оператора, а также максимальную жесткость и гибкость с возможностью позиционирования обрабатываемой детали максимально близко к шпинделю. Конфигурация осей 4+1 или плавная одновременная обработка. Линейка пятиосных центров обеспечивает универсальные возможности обработки и отвечает всем Вашим требованиям.
- Код Товара: Mytrunnion-7G
- Наличие: Предзаказ
-
Цена: уточнить у менеджера
Информация о продукте
Описание
| СТОЛ | |
| Размер стола диаметр | 1000 мм |
| Макс. нагрузка стола | 2 000 кг |
| Макс. диаметр обрабатываемой детали | 1 170 мм |
| Макс. высота детали | 740 мм |
| ПЕРЕМЕЩЕНИЕ | |
| Перемещение по оси X | 1 190 мм |
| Перемещение по оси Y | 1 335 мм |
| Перемещение по оси Z | 765 мм |
| Перемещение по оси A | 150° (-120 до +30) |
| Перемещение по оси С | 0-360° полная ось 5 |
| Расстояние от поверхности паллеты до оси шпинделя | 150 - 915 мм |
| ШПИНДЕЛЬ | |
| Конус шпинделя | №50 NST (как вариант HSK-A100) |
| Скорость шпинделя | 35-12 000 об/мин (как вариант: 8 000 об/мин) |
| Тип привода | 4-ступенчатая коробка передач |
| Двигатель шпинделя | 40 кВт (54 HP AC / 15 мин)26 кВт (35 HP AC / 30 мин)22 кВт (30 HP AC / постоянная работа) |
| Вращающийся момент | 157.4 Нм / 15 мин |
| СКОРОСТЬ ПЕРЕМЕЩЕНИЙ | |
| Быстрое перемещение X, Y | 50 м/мин |
| Быстрое перемещение Z | 25 м/мин |
| Рабочее перемещение X,Y,Z | 24 м/мин |
| Перемещение по оси A | 2 000°/мин ( 6.0 об/мин) |
| Перемещение по оси B | 6 000°/мин ( 16.6 об/мин) |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | |
| Размер магазина | 50 инструментов (как вариант 100) |
| Метод подбора инструмента | Случайным образом.в двух направлениях |
| Конус шпинделя | MAS CT (BT) №40 (как вариант HSK-A63) |
| Макс. диаметр инструмента | 125 мм |
| Макс. длина инструмента | 450 мм |
| Макс. масса инструмента | 25 кг |
| Время замены инструмент – инструмент | 3.3 с |
| Время замены стружка – стружка | 9.7 с |
| ТРЕБОВАНИЯ | |
| Ток | 65 кВА, 200 В перемнного тока, 3 фазы |
| Сжатый воздух | 0.5 МПа, 410 л/мин |
| РАЗМЕРЫ СТАНКА | |
| Ширина x глубина | 3 724 x 5 320 мм |
| Высота | 4 169 мм |
| Масса нетто | 33 000 кг |
| Управление | Arumatik-Mi |
| ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ | |
| Охлаждение через шпиндель | 30-70 бар |
| Охолаждение воздухом через шпиндель | |
| Функция разогрева шпинделя | |
| Зонд замера детали | Renishaw OMP400 |
| Зонд замера инструмента | Renishaw RP3 або Renishaw TS-27R |
| Лазерный зонд замера инструмента | Renishaw NC-4 |
| Датчик поломки инструмента | |
| Увеличение памяти контроллера | 1Мб/2Мб |
| Тип шпинделя | HSK A-63/HSK A-100 |
