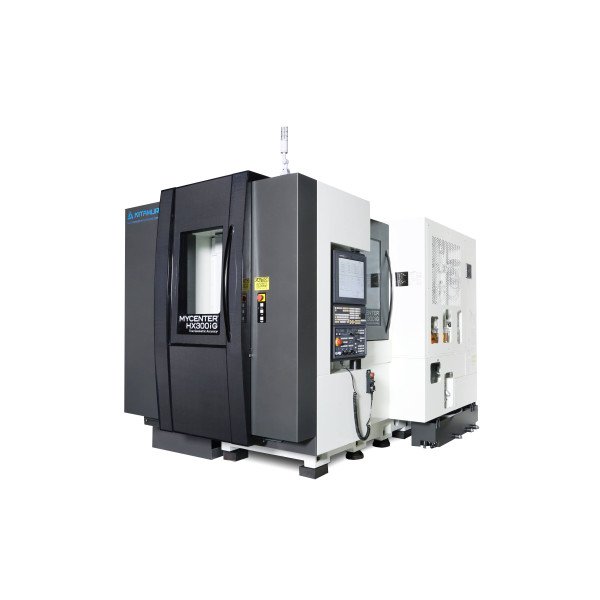

Горизонтально-фрезерный станок с ЧПУ Kitamura Mycenter HX300iG/400
Горизонтальные обрабатывающие центры компании Kitamura предлагают:
- большое рабочее пространство в сочетании с исключительной точностью и жесткостью станка,
- прочная конструкция из литого чугуна,
- вручную зачищенные поверхности, направляющие скольжения,
- запатентованная технология двойных шаровых винтов, обеспечивающих высокие скорости для рабочего перемещения,
- установленные мощные шпиндели.
Горизонтальные обрабатывающие центры Kitamura серии НХ – это гарантия долгого срока службы станка и постоянной точности и надежности, необходимые для постоянно растущих требований рынка и качества конечного продукта.
- Код Товара: Mycenter HX300iG/400
- Наличие: Предзаказ
-
Цена: уточнить у менеджера
Информация о продукте
Описание
| ПАЛЕТА | |
| Размер паллеты | 305 x 305 мм (как вариант: 400 x 400 мм) |
| Шаг паллеты | 0,001°(4 постоянная ось) |
| Отверстие с резьбой (размер x шт) | M16 x 2.0 x 16 |
| Макс. погрузка стола | 250 кг |
| Макс. диаметр детали | 500 мм |
| Макс. высота детали | 745 мм / для паллеты 400 мм - 705 мм |
| ПЕРЕМЕЩЕНИЕ | |
| Перемещение по оси X | 460 мм |
| Перемещение по оси Y | 510 мм |
| Перемещение по оси Z | 560 мм |
| Перемещение по оси B | |
| Макс. крутящий момент шпинделя | 95.5 Нм |
| СКОРОСТЬ ПОЗИЦИОНИРОВАНИЯ ОСИ | |
| Быстрое перемещение X, Y, Z | 60 м/мин |
| Рабочее перемещение X,Y, Z | 60 м/мин |
| Оборот паллеты (ось B) | 54 000°/мин (150 об/мин) для паллеты 400 мм: 28 800°/мин (80 об/мин) |
| ПАЛЕТИЗАЦИЯ | |
| Количество паллет | 2 |
| Время замены паллеты | 8,5 с |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | |
| Размер магазина | 50 инструментов (как вариант 62, 100, 150, 200, 300) |
| Метод подбора инструмента | В двух направлениях, постоянная позиция |
| Конус шпинделя | BT/ISO 40 (как вариант: HSK-A63) |
| Макс. диаметр инструмента | 95 мм / 150 мм |
| Макс. длина инструмента | 350 мм |
| Макс. масса инструмента | 10 кг |
| Время замены инструмент – инструмент | 1.3 с |
| Время замены стружка – стружка | 2.5 с |
| РАЗМЕРЫ СТАНКА | |
| Ширина x глубина | 2 759 x 3 574 мм |
| Высота | 2 700 мм |
| Масса нетто | 9 100 кг |
| Управление | Arumatik-Mi |
| ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ | |
| Охлаждение через шпиндель | 30-70 бар |
| Охолаждение воздухом через шпиндель | |
| Функция разогрева шпинделя | |
| Зонд замера детали | Renishaw OMP400 |
| Зонд замера инструмента | Renishaw RP3 або Renishaw TS-27R |
| Лазерный зонд замера инструмента | Renishaw NC-4 |
| Датчик поломки инструмента | |
| Увеличение памяти контроллера | 1Мб/2Мб |
| Тип шпинделя | HSK A-63/HSK A-100 |
Этот товар в категориях:
Характеристики
| Общие сведения | |
|---|---|
| Высота | 2700 мм |
| Рабочая зона и ходы | |
| Максимальный диаметр детали | 500 мм |
| Максимальная нагрузка на стол | 250 кг |
| Отверстие с резьбой (размер x шт) | M16 x 2,0 x 16 |
| Расстояние от поверхности палеты до оси шпинделя | 50 - 560 мм / для паллеты 400: 10 - 520 мм |
| Расстояние от центра палеты до торца шпинделя | 60 - 620 мм |
| Макс. высота детали | 745 мм / для палети 400 мм - 705 мм |
| Ход по оси X | 460 мм |
| Ход по оси Y | 510 мм |
| Перемещение по оси B | 0 - 360°, повна 4 вісь |
| Оборот палеты (ось B) | 54 000°/мин (150 об/мин) для палеты 400 мм: 28 800°/мин (80 об/мин) |
| Подачи и скорости перемещений | |
| Ускоренные перемещения по осям X, Y, Z | 60 м/мин |
| Рабочее перемещение X, Y, Z | 60 м/мин |
| Шпиндель | |
| Конус шпинделя | BT / ISO 40 (опция: HSK-A63) |
| Тип шпинделя | HSK A-63/HSK A-100 |
| Скорость шпинделя | 15 000 об/мин (как вариант: 20 000 об/мин) |
| Мощность двигателя шпинделя | 22 кВт (мгновенная) / 7.5 кВт (постоянная) |
| Максимальный крутящий момент | 95.5 Н·м |
| Тип привода | Прямой привод |
| Инструмент (магазин / револьверная головка) | |
| Размер магазина | 50 инструментов (как вариант: 62, 100, 150, 200, 300) |
| Время смены инструмента | 1,3 с |
| Время смены чип/чип | 2,5 с |
| Метод выбора инструмента | В двух направлениях, постоянный карман |
| Максимальный вес инструмента | 10 кг |
| Максимальный диаметр инструмента | 95 мм / 150 мм |
| Максимальная длина инструмента | 350 мм |
| Зонд замера инструмента | Renishaw RP3 або Renishaw TS-27R |
| Лазерный зонд замера инструмента | Renishaw NC-4 |
| Зонд замера детали | Renishaw OMP400 |
| Паллеты и автоматизация | |
| Количество паллет | 2 |
| Время смены паллет | 8,5 с |
| Шаг палеты | 0,001° (4-я постоянная ось) |
| Размер палеты | 305 x 305 мм (как вариант: 400 x 400 мм) |
| Система ЧПУ | |
| ЧПУ | Arumatik-Mi |
| Увеличение памяти контроллера | 1Мб/2Мб |
| Охлаждение, смазка, гидравлика | |
| Охлаждение через шпиндель | 30-70 бар |
| Габариты и вес | |
| Габариты ДхШхВ | 2759 x 3574 мм |
| Вес | 9100 кг |
Доставка и оплата
Срок поставки станка со склада в Украине составляет 1-2 дня.
- 90% предоплата
- 10% оплата после запуска и наладки станка
Срок поставки станка со склада в стране производителя составляет 1-6 месяцев(уточнять у менеджера).
- 30% предоплата при подписании договора
- 60% оплата перед отправкой станка (ориентировочно 40-60 дней)
- 10% оплата после запуска и наладки станка (90-120 дней с момента отправки)
Опционально возможна рассрочка или приобретение в лизинг.
Гарантия и обслуживание
Гарантия 12 месяцев (опционально возможна расширенная гарантия)
В случае возникновения гарантийного случая мы понимаем важность оперативного восстановления работы станка для наших клиентов, и прилагаем максимум усилий, чтобы провести ремонт в кратчайшие сроки.
Большинство запасных частей мы доставляем авиатранспортом, что позволяет минимизировать время ожидания. Мы стремимся обеспечить наших клиентов надежной поддержкой и гарантировать бесперебойную работу оборудования.
