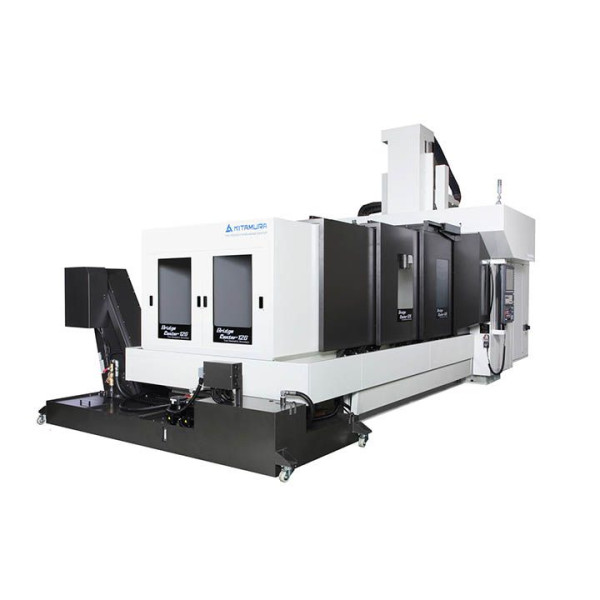

Станок Фрезерный Портальный Kitamura Bridgecenter-12G
Для больших деталей требуется больше пространства для обработки и усиленная прочность, чтобы выдержать большую нагрузку на стол. Портальные обрабатывающие центры компании Kitamura спроектированы с мыслью об экстремальных возможностях резки и предлагают преимущества конструкции на базе прочного литого чугуна, с направляющими скольжения, вариантами высокоскоростных шпинделей с высоким крутящим моментом и запатентованной наклонной балкой для оси Х. Благодаря предлагаемым параметрам шпинделей (конусы #40 и #50) эти станки идеально подходят для производства форм, где требуется высокая точность при черновой и чистовой обработке поверхностей, созданных ниш и округлостей.
- Код Товара: Bridgecenter-12G
- Наличие: Предзаказ
-
Цена: уточнить у менеджера
Информация о продукте
Описание
| СТОЛ | |
| Размер стола | 1 370 x 3 500 мм |
| Размер пазов типа Т | 18 мм x 5 |
| Макс. нагрузка стола | 6 000 кг |
| ПЕРЕМЕЩЕНИЕ | |
| Перемещение по столу оси X | 3 050 мм |
| Перемещение по оси Y | 1 615 мм |
| Перемещение по оси Z | 800 мм |
| Расстояние от поверхности стола до торца шпинделя | 150 - 950 мм |
| Расстояние между колоннами | 1 696 мм |
| ШПИНДЕЛЬ | |
| Конус шпинделя | №50 NST / HSK A-100 |
| Скорость шпинделя | 35 - 12 000 об/мин |
| Тип привода | 4-ступенчатая коробка передач |
| Двигатель шпинделя | 40 кВт (15 мин)22 кВт (постоянная мощность) |
| Макс. крутящий момент шпинделя | 585.9 Нм |
| СКОРОСТЬ ПЕРЕМЕЩЕНИЙ | |
| Быстрое перемещение X, Y, Z | 24 м/мин |
| Рабочее перемещение X, Y, Z | 24 м/мин |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | |
| Размер магазина | 40 инструментов (опция: 60, 80) |
| Метод подбора инструмента | Случайным образом, в двух направлениях, постоянный карман |
| Тип инструментального патрона | MAS CT (BT) 50 |
| Макс. диаметр инструмента | 125 мм |
| Макс. диаметр инструмента при пустых соседних патронах | 220 мм |
| Макс. длина инструмента | 400 мм |
| Макс. масса инструмента | 20 кг |
| Макс. диамет инструмента при пустых карманах | 220 мм |
| Время смены инструмент-инструмент | 6.6 с |
| Время смены стружка – стружка | 14 с, минимум |
| ТРЕБОВАНИЯ | |
| Напряжения | 50 кВА, 400 В переменного тока, 3 фази |
| Сжатый воздух | 0.5 МПа, 400 л/мин |
| РАЗМЕРЫ СТАНКА | |
| Ширина x глубина | 4 166 x 8 735 мм |
| Высота | 4 006 мм |
| Масса нетто | 20 000 кг |
| Управление | Arumatik-Mi |
| ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ | |
| Охдаждение через шпиндель | 30-70 бар |
| Охлаждение воздухом через шпиндель | |
| Функция разогрева шпинделя | |
| Зонд замера деталиі Renishaw OMP400 | |
| Зонд замера инструмента Renishaw RP3 или Renishaw TS-27R | |
| Лазерний зонд замера инструмента Renishaw NC-4 | |
| Датчик поломки инструмента | |
| Увеличение памяти контроллера 1Мб/2Мб | |
| Тип шпинделя HSK A-63/HSK A-100 |
Этот товар в категориях:
Характеристики
| Общие сведения | |
|---|---|
| Высота | 4006 мм |
| Рабочая зона и ходы | |
| Размеры стола | 1370 x 3000 мм |
| Максимальная нагрузка на стол | 6 000 кг |
| Расстояние от стола до торца шпинделя | 150 - 950 мм |
| Расстояние между колоннами [мм] | 1696 мм |
| Размер Т-образных пазов | 18 мм x 5 |
| Ход по оси X | 2540 мм |
| Ход по оси Y | 1615 мм |
| Подачи и скорости перемещений | |
| Ускоренные перемещения по осям X, Y, Z | 24 м/мин |
| Рабочее перемещение X, Y, Z | 24 м/мин |
| Шпиндель | |
| Конус шпинделя | № 50 NST / HSK-A100 |
| Скорость шпинделя | 35 - 12 000 об/мин |
| Мощность двигателя шпинделя | 40 кВт (15 мин) / 22 кВт (постоянная) |
| Максимальный крутящий момент | 585.9 Н·м |
| Тип привода | 4-ступенчатая коробка передач |
| Инструмент (магазин / револьверная головка) | |
| Размер магазина | 40 инструментов (опция: 60, 80, 100) |
| Тип инструментального патрона | BT 50 |
| Время смены инструмента | 6,6 с |
| Время смены чип/чип | 15 с, минимум |
| Метод выбора инструмента | Случайным образом, в двух направлениях, постоянный карман |
| Максимальный вес инструмента | 20 кг |
| Максимальный диаметр инструмента | 125 мм |
| Максимальный диаметр инструмента с пустыми соседними карманами | 220 мм |
| Максимальная длина инструмента | 400 мм |
| Система ЧПУ | |
| ЧПУ | Arumatik-Mi |
| Охлаждение, смазка, гидравлика | |
| Охлаждение через шпиндель | 30-70 бар |
| Питание и подключение | |
| Потребляемая мощность | 50 кВА, 400 В переменного тока, 3 фазы |
| Сжатый воздух | 0.5 МПа, 400 л/мин |
| Габариты и вес | |
| Габариты ДхШхВ | 4166 x 8735 мм |
| Вес | 20000 кг |
Доставка и оплата
Срок поставки станка со склада в Украине составляет 1-2 дня.
- 90% предоплата
- 10% оплата после запуска и наладки станка
Срок поставки станка со склада в стране производителя составляет 1-6 месяцев(уточнять у менеджера).
- 30% предоплата при подписании договора
- 60% оплата перед отправкой станка (ориентировочно 40-60 дней)
- 10% оплата после запуска и наладки станка (90-120 дней с момента отправки)
Опционально возможна рассрочка или приобретение в лизинг.
Гарантия и обслуживание
Гарантия 12 месяцев (опционально возможна расширенная гарантия)
В случае возникновения гарантийного случая мы понимаем важность оперативного восстановления работы станка для наших клиентов, и прилагаем максимум усилий, чтобы провести ремонт в кратчайшие сроки.
Большинство запасных частей мы доставляем авиатранспортом, что позволяет минимизировать время ожидания. Мы стремимся обеспечить наших клиентов надежной поддержкой и гарантировать бесперебойную работу оборудования.
