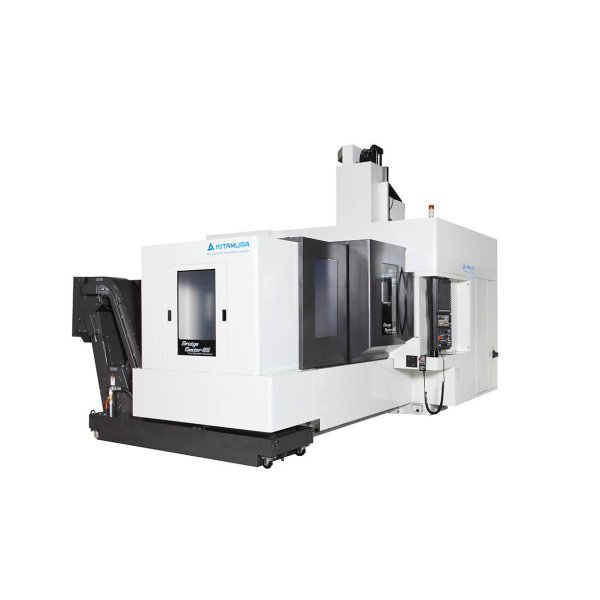

Для больших деталей требуется больше пространства для обработки и усиленная прочность, чтобы выдержать большую нагрузку на стол. Портальные отделочные центры компании Kitamura спроектированы с мыслью об экстремальных возможностях резки и предлагают преимущества конструкции на базе прочного литого чугуна, с направляющими скольжения, вариантами высокоскоростных шпинделей с высоким крутящим моментом и запатентованной наклонной балкой для оси Х. Благодаря предлагаемым параметрам, масштаб шпинделей (конусы #40 и #50) эти станки идеально подходят для производства форм, где требуется высокая точность при черновой и чистовой обработке поверхностей, созданных ниш и округлостей.
| СТОЛ |
|
| Размер стола |
900 x 2 500 мм |
| Размер пазов типа Т |
18 мм x 7 |
| Макс. нагрузка стола |
3 500 кг |
| ПЕРЕМЕЩЕНИЕ |
|
| Перемещение по столу оси X |
2 032 мм |
| Перемещение по оси Y |
1 095 мм |
| Перемещение по оси Z |
710 мм |
| Расстояние от поверхности стола до торца шпинделя |
152 - 862 мм |
| Расстояние между колоннами |
1 143 мм |
| ШПИНДЕЛЬ |
|
| Конус шпинделя |
№40 NST/HSK A-63 |
| Скорость шпинделя |
20 - 20 000 об/хв (#40) |
| Тип привода |
4-ступенчатая коробка передач |
| Двигатель шпинделя |
22 кВт (15 мин)15 кВт (постоянная мощность) |
| Макс. крутящий момент шпинделя |
266.4 Нм |
| СКОРОСТЬ ПЕРЕМЕЩЕНИЙ |
|
| Быстрое перемещение X, Y, Z |
24 м/мин |
| Рабочее перемещение X, Y, Z |
24 м/мин |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН |
|
| Размер магазина |
40 инструментов (опция: 60, 80, 100) |
| Метод подбора инструмента |
Случайным образом, в двух направлениях, постоянный карман |
| Тип инструментального патрона |
MAS CT (BT) 50 |
| Макс. диаметр инструмента |
75 мм |
| Макс. диаметр инструмента при пустых соседних патронах |
127 мм |
| Макс. длина инструмента |
400 мм |
| Макс. масса инструмента |
10 кг |
| Макс. диамет инструмента при пустых карманах |
220 мм |
| Время смены инструмент-инструмент |
6.6 с |
| Время смены стружка – стружка |
12 с, минимум |
| ТРЕБОВАНИЯ |
|
| Напряжения |
35 кВА, 200 В переменного тока 3 фази |
| Сжатый воздух |
0.5 МПа, 400 л/мин |
| РАЗМЕРЫ СТАНКА |
|
| Ширина x глубина |
3470 x 6 140 мм |
| Высота |
3 883 мм |
| Масса нетто |
20 000 кг |
| Управление |
Arumatik-Mi |
| ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ |
|
| Охдаждение через шпиндель |
30-70 бар |
| Охлаждение воздухом через шпиндель |
|
| Функция разогрева шпинделя |
|
| Зонд замера деталиі Renishaw OMP400 |
|
| Зонд замера инструмента Renishaw RP3 или Renishaw TS-27R |
|
| Лазерний зонд замера инструмента Renishaw NC-4 |
|
| Датчик поломки инструмента |
|
| Увеличение памяти контроллера 1Мб/2Мб |
|
| Тип шпинделя HSK A-63/HSK A-100 |
