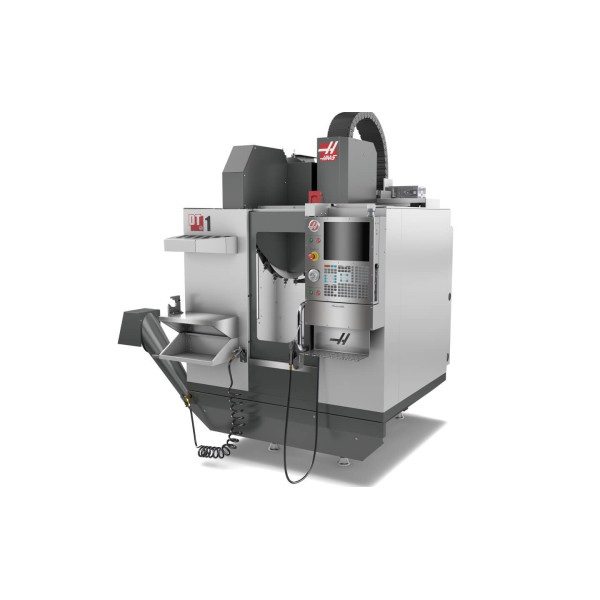

DT-1 – это компактный, быстрый сверлильно-резьбонарезной станок с полноценными фрезерными возможностями. Мощный шпиндель с прямым приводом и конусом BT30 работает со скоростью 10 000 об/мин, обеспечивая быструю жесткую нарезку резьбы. Быстрый инструментальный магазин на 20 позиций обеспечивает эффективную замену инструмента, а высокий темп ускорения уменьшает время цикла и время холостого хода. Небольшие компактные размеры станка DT-1 позволяют эффективно использовать ценную площадь на предприятии. Заказывайте станки в Украине на нашем сайте abplanalp
Рабочий стол: |
|
Поверхность стола X x Y |
660x381 мм |
Размер Т-образной канавки |
16 мм x 3 |
Максимальный вес на столе |
113 кг |
Расстояние между канавками |
125 мм |
Рабочие перемещения |
|
Перемещение по оси X |
508 мм |
Перемещение по оси Y |
406 мм |
Перемещение по оси Z |
394 мм |
Расстояние от стола до торца шпинделя |
152 – 546 мм |
Шпиндель: |
|
Конус шпинделя |
BT30 |
Скорость вращения шпинделя |
10000 об/мин |
Тип привода |
Встроенный прямой |
Мотор шпинделя |
11,2 кВт (максимальная мощность) |
Макс. крутящий момент при 1700 об/мин |
62 Нм |
Скорость подачи: |
|
Ускоренный ход X, Y |
61 м/мин |
Ускоренные перемещения по оси Z |
61 м/мин |
Максимальная скорость резки |
30,5 м/мин |
Система паллет/опция |
|
Количество паллет |
2 |
Время смены паллет |
11,4 |
Устройство изменения инструмента: |
|
Количество инструмента |
20+1 |
Метод подбора инструмента |
Случайным образом |
Конус шпинделя |
BT30 |
Макс. диаметр инструмента с пустыми соседними отделами |
127 мм |
Макс. длина инструмента |
178 мм |
Максимальный диаметр инструмента |
51 мм |
Максимальный вес инструмента |
5,4 кг |
Время смены инструмента |
|
Время от стружки до стружки (среднее) |
1,6 сек |
Дополнительно: |
|
Ширина/Глубина |
2312 x 2454 мм |
Высота |
2583 мм |
Вес |
2336 кг |
Напряжение переменного тока |
3x400 Вольт |
ЧПК |
HAAS |
