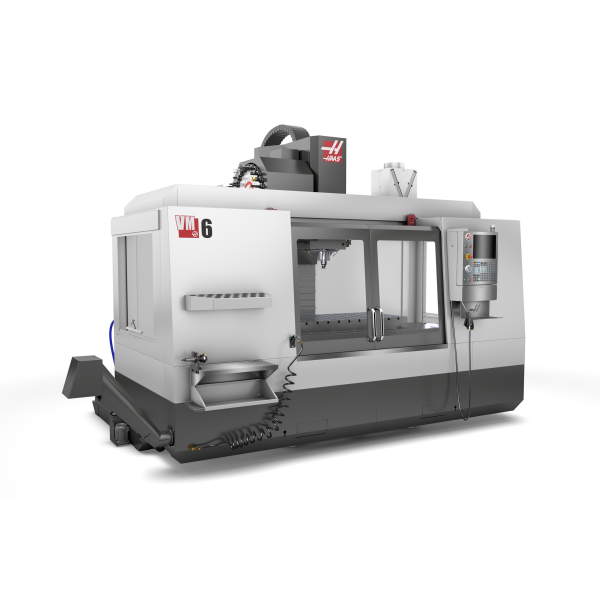

Модели Haas VM – это эффективные вертикальные фрезерные станки, которые обеспечивают точность, жесткость и термическую стабильность, необходимую при изготовлении форм, инструментов и штампов и других точных задач. Каждый станок оборудован большим рабочим блоком, столом с разнообразными креплениями и шпинделем с прямым рядным приводом со скоростью 12 000 об/мин. Стандартный функционал включает быстрое управление Haas с полным прогнозированием, инструментальный магазин бокового крепления, программируемое сопло ЗОР, автоматический пневматический пистолет и многое другое.
Рабочий стол: |
|
Поверхность стола X x Y |
1626x711 мм |
Размер Т-образной канавки |
16 мм |
Максимальный вес устанавливаемой детали |
1814 кг |
рабочие перемещения |
|
Перемещение по оси X |
1626 мм |
Перемещение по оси Y |
813 мм |
Перемещение по оси Z |
762 мм |
Расстояние между поверхностью стола и торцом шпинделя |
102-864 мм |
шпиндель: |
|
конус шпинделя |
СТ или ВТ/ISO 40 |
максимальная скорость |
12000 об/мин |
тип привода |
прямой |
мотор шпинделя |
22,4 кВт (мгновенная мощность) 11кВт (длительная мощность) |
Крутой момент |
2 000 об/мин |
Скорость позиционирования оси: |
|
Ускоренные перемещения по осям X, Y,Z |
15,2 м/мин |
Рабочие перемещения X, Y,Z |
12,7 м/мин |
Система паллет/опция |
|
количество паллет |
2 |
время смены паллет |
11,4 |
Магазин инструментов |
|
Количество инструмента в магазине |
30+1 |
метод выбора инструмента |
произвольный |
конус шпинделя |
СТ или ВТ 40 |
Максимальный диаметр инструмента |
64 мм |
Максимальный диаметр инструмента со свободными соседними кишенями |
127 мм |
Максимальный вес инструмента |
5,4 кг |
Время смены инструмента (среднее) |
2,8 сек |
Время от стружки до стружки (среднее) |
3,6 сек |
дополнительно: |
|
вес станка |
9526 кг |
Контроль |
HAAS |
