Параметрическое программирование станков с ЧПУ: что это такое и его преимущества

Что такое параметрическое программирование станков с ЧПУ

Параметрическое программирование — это метод создания программ для станков с ЧПУ, основанный на использовании математических моделей и параметров для описания формы деталей, траекторий движения инструментов и других характеристик обработки. Такое программирование иногда называют макропрограммирование станков с ЧПУ – это одно и то же. В отличие от традиционного программирования, где каждая операция задается вручную, параметрическое программирование позволяет оперативно изменять управляющие программы на основе заданных параметров.

Фактически вместо того, чтобы писать программы для каждой детали в отдельности, мы используем переменные (параметры), позволяющие быстро изменять размеры и другие характеристики детали без переписывания программы заново. В таблице приведены части кодов программ, выполняющих одни и те же действия:

В этом примере видим, что параметрический код выглядит более сложным, но позволяет изменить пропорции одного из элементов следующей детали изменением буквально одной переменной. В программе без параметров пришлось бы искать и исправлять координаты по всему коду. Заметим, что пример дает возможность смены пропорции одного из элементов детали. Изменение пропорции всей детали может быть выполнено и без параметрического программирования.

Еще одно из преимуществ по сравнению с традиционным G-кодом – наличие команд/операторов условного и безусловного переходов. Это расширение позволяет изменять ход обработки при изменении состояния процесса. Например, выполнять циклические действия, изменять ход обработки при срабатывании датчиков достижения точности, работа с внешними устройствами, доступ к системным переменным и ячейкам программы электроавтоматики.

Особенности параметрического программирования

В параметрическом программировании для станков с ЧПУ используются стандартные команды G-кодов, но с возможностью использования переменных, функций и условных операторов для большей гибкости. Параметрическое программирование можно сравнить с компьютерными языками программирования, такими как Basic или JavaScript .

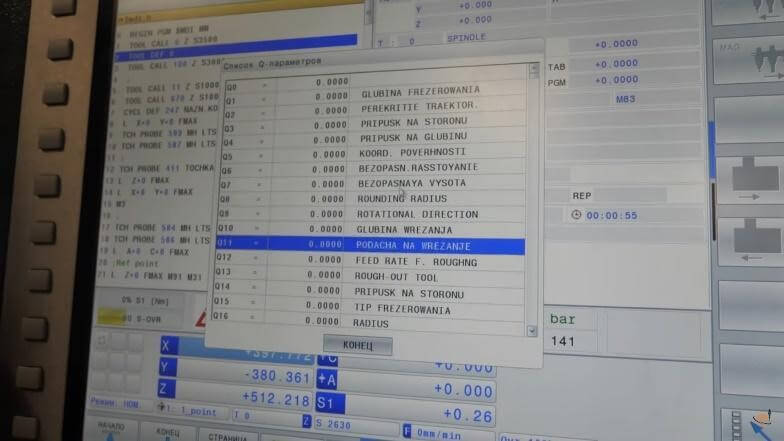

Значение переменных на стойке ЧПУ

На этапах написания таких программ добавляются пункты:

1. Определение параметров.
2. Создание математической модели

На первом шаге определяют все характеристики, которые будут употребляться для описания детали. Это могут быть размеры, форма, координаты отверстий, углы наклона, режимы резки и т.п. Например, для обработки отверстия параметрами будут являться его диаметр, глубина и координаты центра. Такие параметры могут быть взяты из параметрических чертежей или 3D-моделей.

На основе заданных параметров создается математическая модель детали. Эта модель может частично описывать траектории движения инструментов, а может описывать изменения режимов резки или технологические приемы обработки.

В параметрическом программировании используются переменные (например, #1 = 10).

Где будет полезно параметрическое программирование

Большинство современных станков поддерживают параметрическое программирование. Например, в стойках станков с ЧПУ HAAS существует целый раздел, в котором можно просмотреть значение переменных программ.

Программисты станков ЧПУ могут пользоваться параметрическим программированием не только для оперативного изменения геометрии детали, но и для упрощения и работы со специальным инструментом, циклами обработки, создания геометрических поверхностей.

Параметрическое программирование ЧПУ обычно применяется с деталями простой конфигурации. А именно когда необходимо:

• оперативно изменять конфигурацию или элементы детали;
• изготавливать детали по параметрическим чертежам;
• применять циклы обработки контуров;
• применять специальные методы обработки или специнструмент (например, создание специальных циклов сверхглубокого сверления);
• расчета координат нулей деталей в многоместных приспособлениях;
• работа с внешними устройствами (например, с работами-манипуляторами);
• глубокое взаимодействие с параметрами станка (например, контроль в программе мощности главного двигателя).

Примеры макропрограммирования станков ЧПУ.

Например, нам необходимо проточить на токарном станке с ЧПУ параболическую поверхность антенны. Причем диаметр и глубина антенны может изменяться от детали к детали изменением всего первых двух сроков.

// В предыдущем коде, не вошедшем в пример, заданы все условия обработки и режимы резки

#R = 100 // задаем радиус антенны

#H = 22 // задаем глубину антенны

#T = 0.05 // шаг

//обработка детали

#A = #R / (#H*#H) // рассчитываем коэффициент a уравнение параболы

#X = #R+1 // установим начальную точку движения инструмента

#Z = -1

G00 X#XZ#Z

WHILE [#X GT #T] DO1 // цикл до того, как не достигнем вот детали

#X = #X-#T // рассчитываются координаты следующей точки

#Z = #A*#X*#X - #H

G01 X#XZ#Z // смещение инструмента на следующую точку поверхности

END1 // конец цикла

G00 Z50 // отвод инструмента от центра днища детали

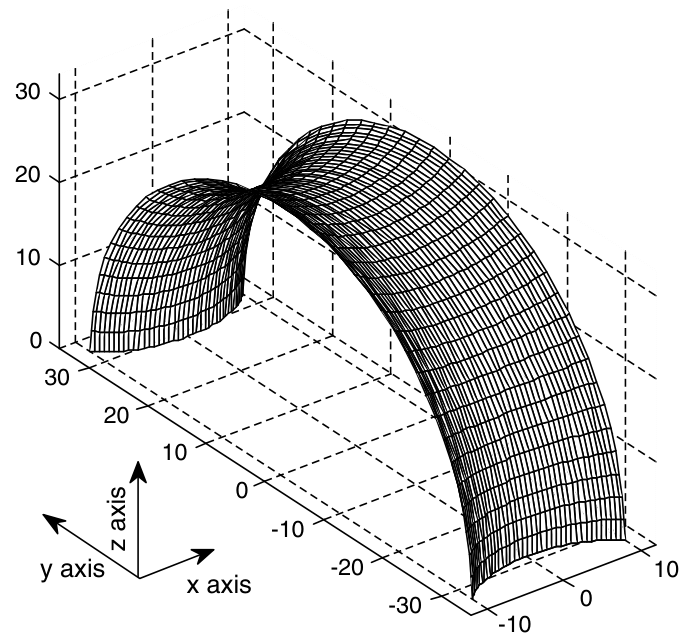

Посредством параметрического программирования можно выполнять и более сложные поверхности. Например, нам необходимо изготавливать поверхность, соответствующую математической модели:

Математическая модель поверхности. Авторы модели: https://www.doi.org/10.1007/s11740-014-0534-2

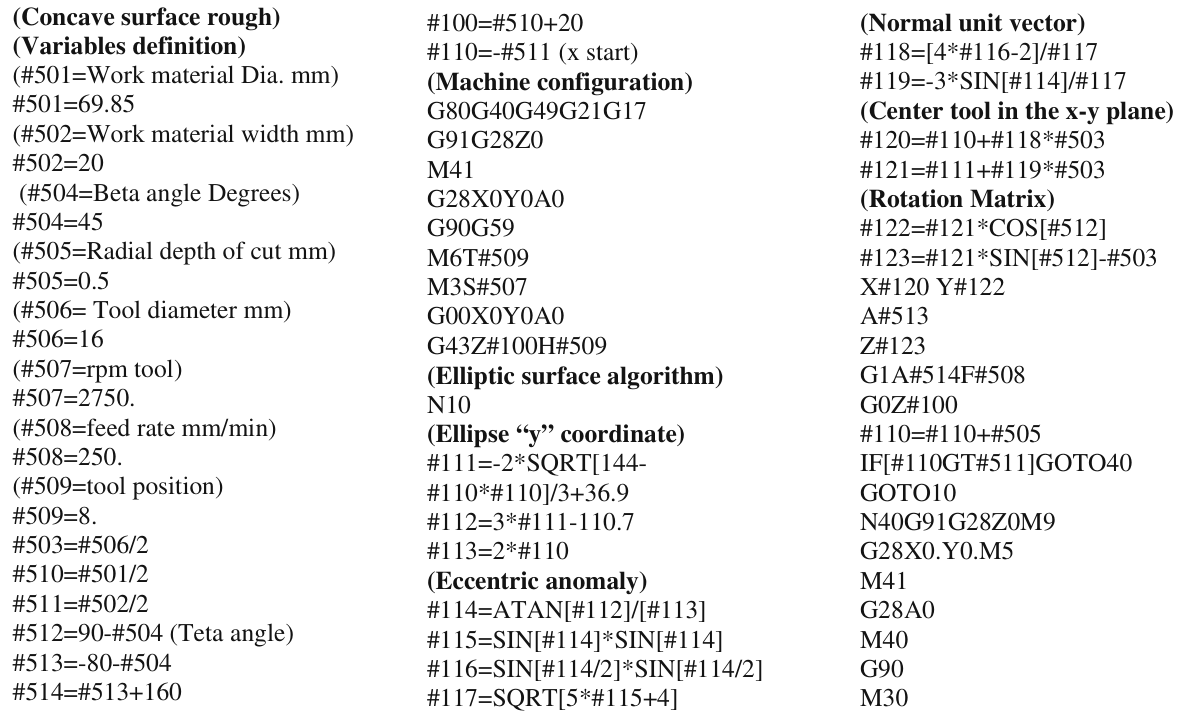

Параметрическая программа для станка с ЧПУ будет выглядеть следующим образом

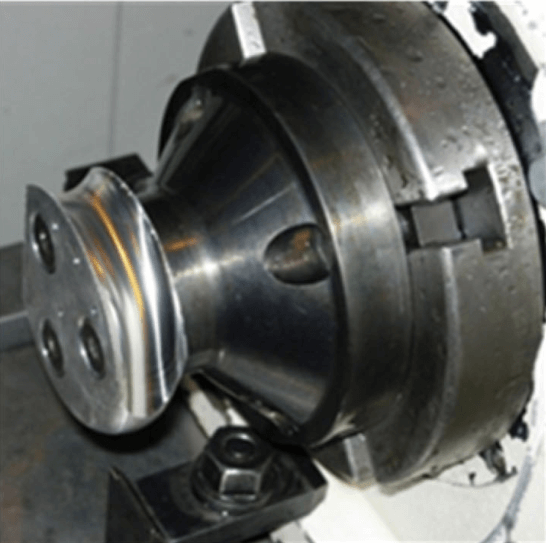

Параметрическая программа и результат ее выполнения

В результате параметрического программирования получаем не только готовую деталь, но и возможность почти мгновенно изменять диаметр, ширину поверхности, адаптировать программу под разный диаметр фрезы. Эти изменения может вносить оператор станка буквально за считанные секунды. В традиционном подходе для этого необходимо было бы перестроить 3D-модель, заново провести создание программы в системе CAM, проверить новую программу на ошибки. Это все было бы связано с затратами времени инженеров-программистов высокой квалификации.

Выводы

Итак, параметрическое программирование — это эффективный способ автоматизации процессов на станках с ЧПУ, позволяющий снизить время на написание программ и повысить точность производства. Его преимущества:

• Гибкость: Легко адаптировать приложение к новым условиям и размерам деталей.
• Экономия времени: Вместо того, чтобы писать новую программу для каждой детали, достаточно изменить параметры.
• Снижение ошибок: Изменения автоматически учитываются во всех частях программы.

Несмотря на некоторые ограничения, этот метод становится все более популярным.
