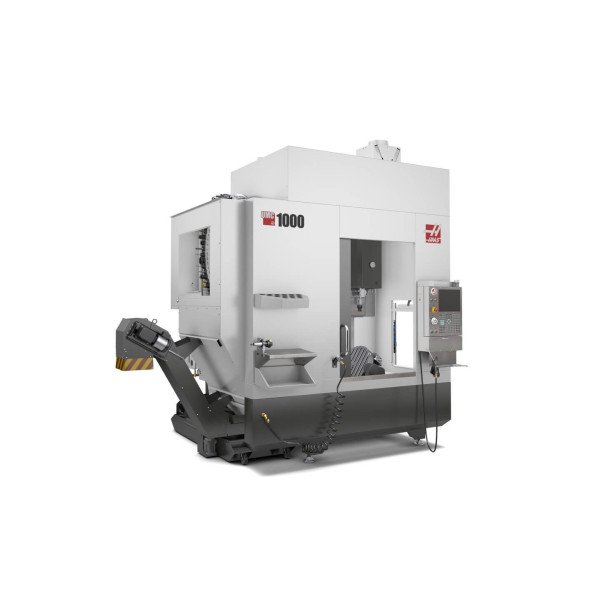

5-осевая обработка это эффективное средство сокращения количества перестановок и повышения точности обработки сложных деталей. Увеличенные осевые перемещения универсального обрабатывающего центра Haas UMC-1000 позволяют идеально осуществить 3+2 или одновременную 5-ти осевую обработку крупногабаритных сложных деталей.
| Стол наклонно-поворотный: | |
| Поверхность стола Ø | 635 мм |
| Т-образные пазы | 16 мм x 5 |
| Максимальный вес на столе | 454 кг |
| Диапазон наклона оси В | +120, -35 |
| Вращение оси C | 360 градусов |
| Тормозной момент оси B | 2712 Нм |
| Тормозной момент оси C | 1220 Нм |
| рабочие перемещения | |
| Перемещение по оси X | 1016 мм |
| Перемещение по оси Y | 635 мм |
| Перемещение по оси Z | 635 мм |
| Расстояние между поверхностью стола и торцом шпинделя | 102 - 737 мм |
| Шпинделя и оси шпинделя: | |
| конус шпинделя | СТ/BT 40 ISO |
| максимальная скорость | 8100 об/мин |
| тип привода | прямой |
| Максимальная мощность шпинделя | 22,4 кВт (мгновенная мощность) 11кВт (длительная мощность) |
| Вращающийся момент | 2000 об/мин. |
| Рабочие перемещения и скорости подачи: | |
| Ускоренные перемещения по осям X, Y, Z | 22,9 м/мин |
| Максимальная скорость подачи при резке | 16,5 м/мин |
| Система паллет/опция: | |
| Количество паллет | 2 |
| Время смены паллет | 11,4 |
| Устройство изменения инструмента: | |
| Количество инструмента | 30+1 |
| Метод выбора инструмента | произвольный |
| Тип крепления конуса / Стандарт DIN 69871 | SK40 |
| Максимальный диаметр инструмента (полный) | 64 мм |
| Максимальный диаметр инструмента (не полный) | 127 мм |
| Макс. диаметр инструмента при пустых соседних карманах | 250 мм |
| Максимальный вес инструмента | 5,4 кг |
| Время смены инструмента (среднее) | 2,8 сек |
| Время смены чип/чип | 3,6 сек |
| дополнительно: | |
| Вес станка | 6931кг |
| Контроль | HAAS |
