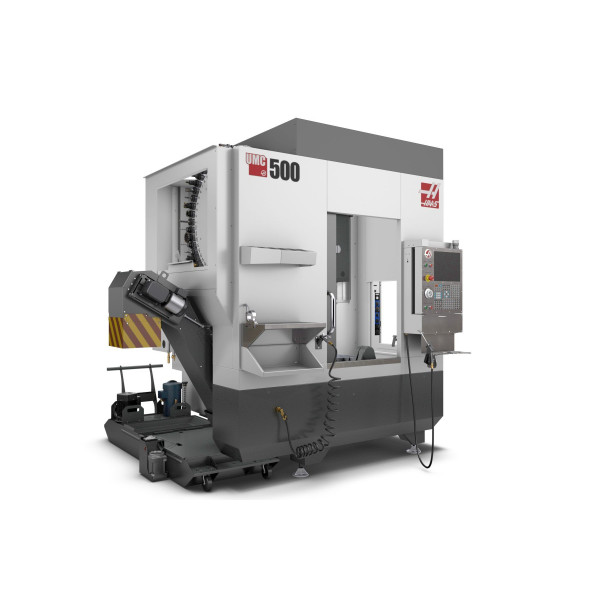

5-осевая обработка является эффективным средством сокращения количества переустановок детали и увеличивает точность при сложной, многошаговой обработке. Более короткие перемещения и компактные размеры обрабатывающего центра Haas UMC-500 являются идеальным решением для 3+2 обработки, а также 5-ти осевой.
рабочие перемещения | |
Перемещение по оси X | 610 мм |
Перемещение по оси Y | 406 мм |
Перемещение по оси Z | 406 мм |
Расстояние между поверхностью стола и торцом шпинделя | 102 - 508 мм |
Стол наклонно-поворотный: | |
Поверхность стола Ø | 400 мм |
Т-образные пазы | 16 мм x 5 |
Максимальный вес на столе | 226 кг |
Диапазон наклона оси В | +120, -35 |
Вращение оси C | 360 градусов |
Тормозной момент оси B | 1220 Нм |
Тормозной момент оси C | 1220 Нм |
Шпинделя и оси шпинделя: | |
конус шпинделя | 40 ISO |
максимальная скорость | 8100 об/мин |
тип привода | прямой |
Максимальная мощность шпинделя | 22,4 кВт |
Вращающийся момент | 2000 об/мин. |
Рабочие перемещения и скорости подачи: | |
Ускоренные перемещения по осям X, Y, Z | 22,9 м/мин |
Максимальная скорость подачи при резке | 16,5 м/мин |
Устройство изменения инструмента: | |
Грузоподъемность | 30+1 |
Метод выбора инструмента | произвольный |
Тип крепления конуса / Стандарт DIN 69871 | SK40 |
Максимальный диаметр инструмента (полный) | 64 мм |
Максимальный диаметр инструмента (не полный) | 127 мм |
Макс. диаметр инструмента при пустых соседних карманах | 250 мм |
Максимальный вес инструмента | 5,4 кг |
Время смены инструмента (среднее) | 2,8 сек |
Время от стружки до стружки (среднее) | 3,6 сек |
дополнительно: | |
Вес станка | 5400 кг |
Контроль | HAAS |
