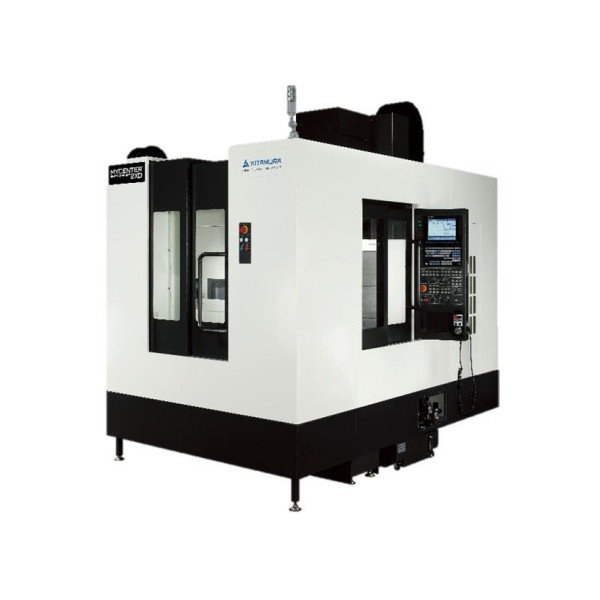

Компания Kitamura предлагает широкий спектр конфигураций обрабатывающего центра для удовлетворения наиболее требовательных потребностей обработки. Упор на прочность конструкции и очень высокая точность позволяют клиентам предоставлять услуги с высокой добавленной стоимостью, выходить на новые рынки, расширять деятельность и обеспечивать экстремальные допуски. Высокоскоростные шпиндели и как вариант – установленные на заводе системы замены паллет расширяют использование станка и помогают создать многозадачную среду обработки, что оптимизирует время простоя.
СТОЛ |
|
Размер стола |
400 x 560 мм |
Размер пазов типа Т |
18 мм x 3 |
Макс. нагрузка стола |
200 кг |
ПЕРЕМЕЩЕНИЕ |
|
Перемещение по столу оси X |
600 мм |
Перемещение по оси Y |
510 мм |
Перемещение по оси Z |
510 мм |
Расстояние от поверхности стола до торца шпинделя |
90 - 600 мм |

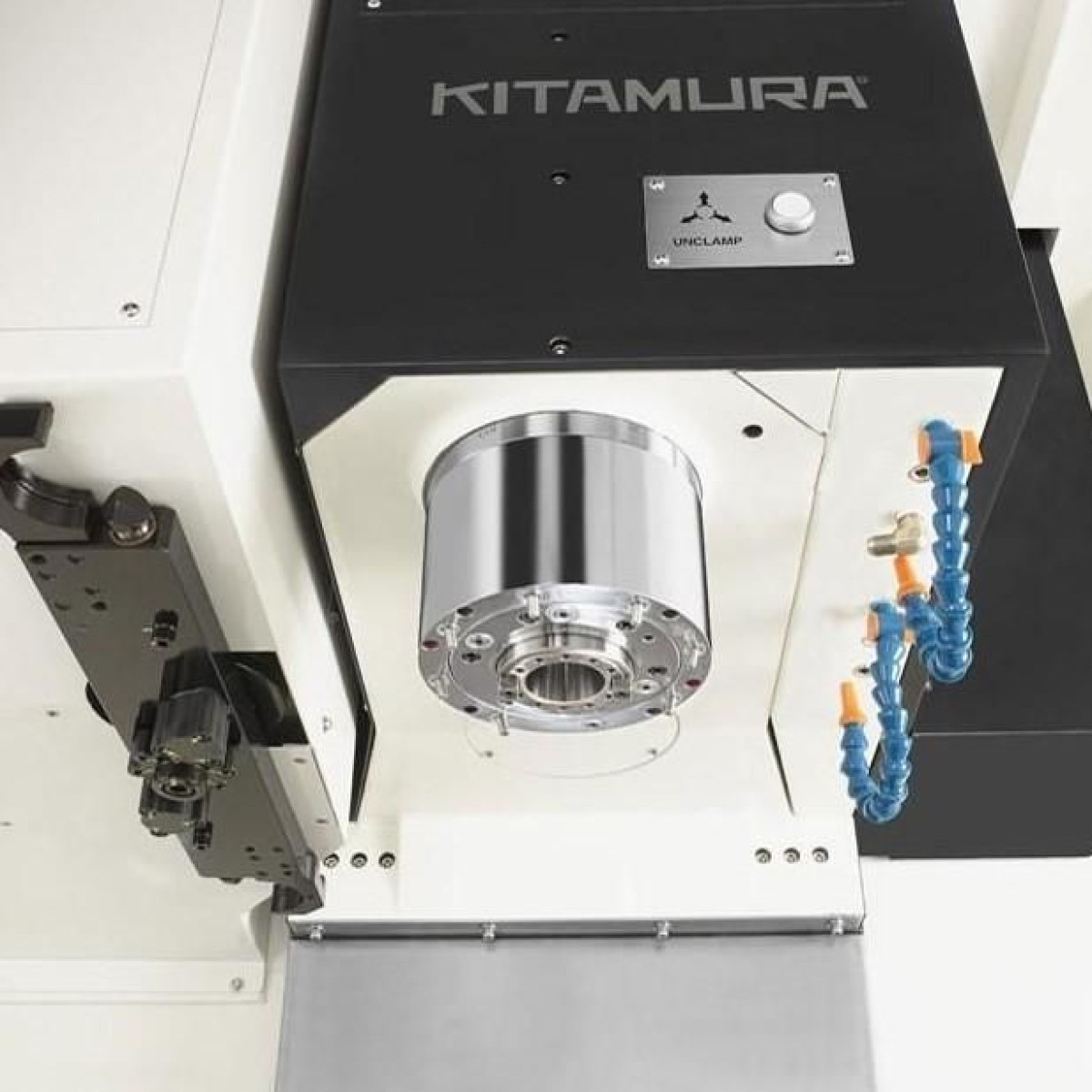

ШПИНДЕЛЬ |
|
Конус шпинделя |
BT/ISO №40 |
Скорость шпинделя |
40 кВт (15 мин)22 кВт (постоянная мощность) |
Тип привода |
Ременная передача |
Двигатель шпинделя |
26 кВт (моментальная мощность)11 кВт (постоянная работа) |
Макс. крутящий момент шпинделя |
150 Нм / 15 мин |
СКОРОСТЬ ПЕРЕМЕЩЕНИЙ |
|
Быстрое перемещение X, Y |
48 м/мин |
Скорость перемещения Z |
42 м/мин |
Рабочее перемещение X, Y, Z |
20 м/мин |
система палет |
|
Количество палет |
2 |
Время смены палет |
11,4 |
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН |
|
Размер магазина |
40 инструментов |
Метод подбора инструмента |
Случайным образом, |
Тип инструментального патрона |
BT/ISO №40 |
Макс. диаметр инструмента |
75 мм |
Макс. диаметр инструмента при пустых соседних патронах |
127 мм |
Макс. длина инструмента |
250 мм |
Макс. масса инструмента |
7 кг |
Время смены инструмент-инструмент |
2.,8 с |
Время смены стружка – стружка |
5,2 с, минимум |
РАЗМЕРЫ СТАНКА |
|
Ширина x глубина |
2 480 x 2 900 мм |
Высота |
2 917 мм |
Масса нетто |
6 460 кг |
Управление |
Arumatik-Mi |
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ |
|
Охдаждение через шпиндель |
30-70 бар |
Охлаждение воздухом через шпиндель |
|
Функция разогрева шпинделя |
|
Зонд замера деталиі Renishaw OMP400 |
|
Зонд замера инструмента Renishaw RP3 или Renishaw TS-27R |
|
Лазерний зонд замера инструмента Renishaw NC-4 |
|
Датчик поломки инструмента |
