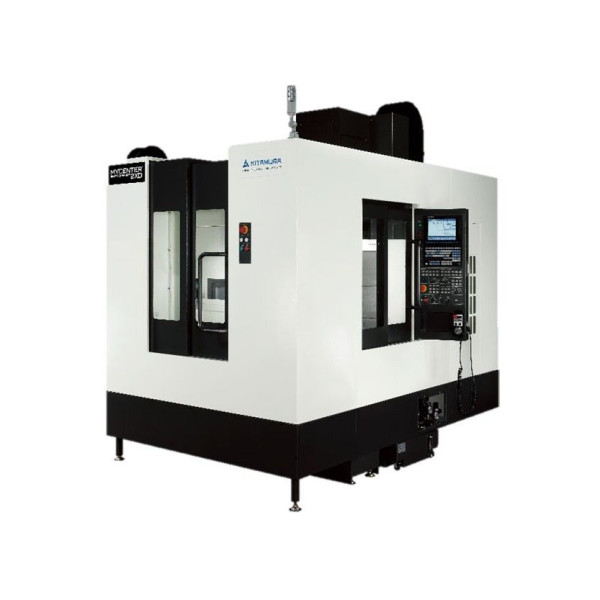

Компанія Kitamura пропонує широкий спектр конфігурацій обробного центру, щоб задовольнити найбільш вимогливі потреби обробки. Наголос на міцності конструкції і дуже висока точність дозволяють клієнтам надавати послуги з високою доданою вартістю, виходити на нові ринки, розширювати діяльність і забезпечувати екстремальні допуски. Високошвидкісні шпинделі і як варіант – встановлені на заводі системи заміни палет розширюють використання верстата і допомагають створити багатозадачне середовище обробки, що оптимізує час простою.
| Стіл |
|
| Розмір стола |
400 x 560 мм |
| Розмір пазів типу Т |
18 мм x 3 |
| Макс. навантаження стола |
200 кг |
| Переміщення |
|
| Переміщення по осі X |
600 мм |
| Переміщення по осі Y |
510 мм |
| Переміщення по осі Z |
510 мм |
| Відстань від поверхні стола до торця шпинделя |
90 - 600 мм |
| Шпиндель |
|
| Конус шпинделя |
BT/ISO №40 |
| Швидкість шпинделя |
50 - 12 000 об/хв |
| Тип приводу |
Ремінна передача |
| Двигун шпинделя |
26 кВт (миттєва потужність)11 кВт (постійна робота) |
| Макс. обертовий момент шпинделя |
150 Нм / 15 хв |
| Швидкість переміщень |
|
| Швидке переміщення X, Y |
48 м/хв |
| Швидке переміщення Z |
42 м/хв |
| Робоче переміщення X,Y, Z |
20 м/хв |
| Система палет |
|
| Кількість палет |
2 |
| Час заміни палет |
11.4 |
| Інструментальний магазин |
|
| Розмір магазину |
40 інструментів |
| Метод підбору інструменту |
Випадково |
| Макс. діаметр інструменту |
75 мм |
| Макс. діаметр інструменту при пустих сусідніх патронах |
127 мм |
| Макс. довжина інструменту |
250 мм |
| Макс. маса інструменту |
7 кг |
| Час заміни інструмент – інструмент |
2.8 с |
| Час заміни стружка – стружка |
5.2 с |
| Розміри верстата |
|
| Ширина x глибина |
2 480 x 2 900 мм |
| Висота |
2 917 мм |
| Маса нетто |
6 460 кг |
| Керування |
Arumatik-Mi |
| Додаткове обладнання |
|
| Охолодження крізь шпиндель |
30-70 бар |
Функція розігріву шпинделя
|
|
| Датчик поломки інструменту |
|
| Збільшення пам'яті контролера 1Мб/2Мб |
|
| Тип шпинделя HSK A-63/HSK A-100 |
|
| Зонд заміру деталі Renishaw OMP400 |
|
| Зонд заміру інструменту Renishaw RP3 або Renishaw TS-27R |
|
| Лазерний зонд заміру інструменту Renishaw NC-4 |
|
