Технологія обробки
Як створюється технологія обробки
- Аудит деталі (або аналіз на технологічність). Все починається не з верстата, а з уважного погляду на креслення. Ми оцінюємо деталь не у вакуумі, а в реальних умовах її майбутньої роботи: які будуть навантаження, температури, агресивне середовище? Тут ми шукаємо відповідь на головне питання: як зробити цю деталь якісно і технологічно? Перевіряємо геометрію, допуски, вимоги до поверхонь та матеріал. Результат цього етапу — розуміння всіх "підводних каменів" ще до початку роботи.
- Створення сценарію виробництва. Технологічний процес — це детальний покроковий план, по суті — інструкція з народження деталі. Ми визначаємо, з чого різати (заготовка), як закріпити деталь, щоб її не "повело", і в якій послідовності знімати метал. Тут враховуються сотні інженерних нюансів: від вібрацій до теплового розширення. Це та частина роботи, яка межує з мистецтвом, адже наше завдання — отримати ідеальну геометрію за оптимальний час.
- Підбір обладнання та інструменту. Теорію переводимо в практику. Підбираємо конкретні моделі верстатів, які потягнуть потрібну потужність і точність. Окрему увагу приділяємо оснастці (лещата, патрони) та ріжучому інструменту. Ми не просто беремо "якусь фрезу", а підбираємо конкретні моделі з каталогів, враховуючи не тільки їхні властивості, а й реальні терміни поставки. Щоб виробництво не зупинилося через очікування одного свердла.
- Економіка та час: розрахунок ефективності. Ми вираховуємо режими різання (швидкості, подачі), спираючись на рекомендації виробників та власний досвід. Але цифри заради цифр нам не потрібні. Ми проводимо нормування часу, щоб зрозуміти реальну собівартість виготовлення: скільки піде на електрику, інструмент, роботу оператора. Часто на цьому етапі ми порівнюємо кілька варіантів обробки, щоб знайти золоту середину між швидкістю, ціною та якістю.

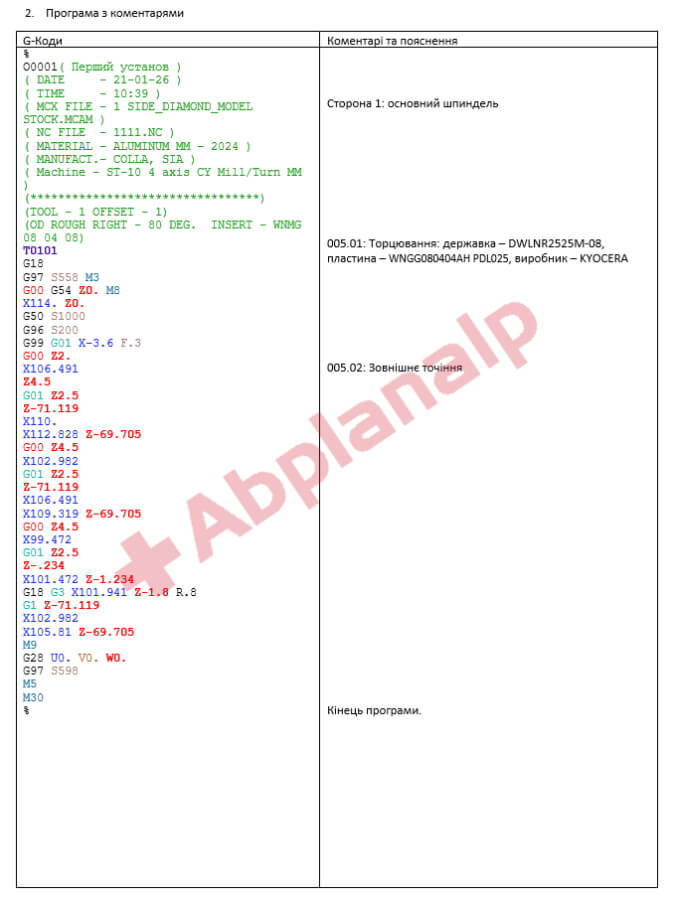

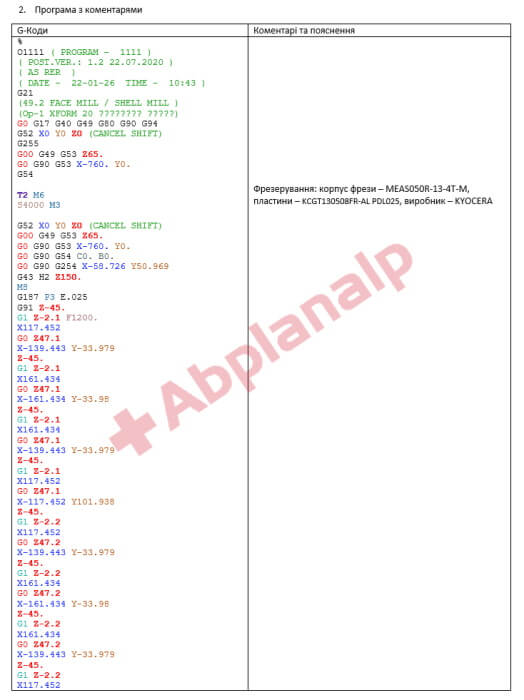

- Написання програм (G-код). Етап, де всі ідеї перетворюються на команди для машини. Для простих речей пишемо код вручну, для складної криволінійної геометрії використовуємо CAM-системи. Головне правило: жодних запусків "наосліп". Спочатку — обов'язкова комп'ютерна симуляція, щоб виключити помилки. Тільки потім — тестовий прогон на верстаті. На виході маємо готові керуючі програми та файл з коментарями для оператора.
- Запуск на вашому виробництві. Ми не просто передаємо флешку з файлами. Наш інженер приїжджає до вас, допомагає налагодити верстат і випустити перші деталі. Ми навчаємо ваших людей нюансам: як кріпити заготовку, як міняти інструмент, як слідкувати за якістю. Ви отримуєте не стос паперів, а налагоджений процес і персонал, який знає, що робити.
Анатомія успішного проєкту: Кейс "Діамант"

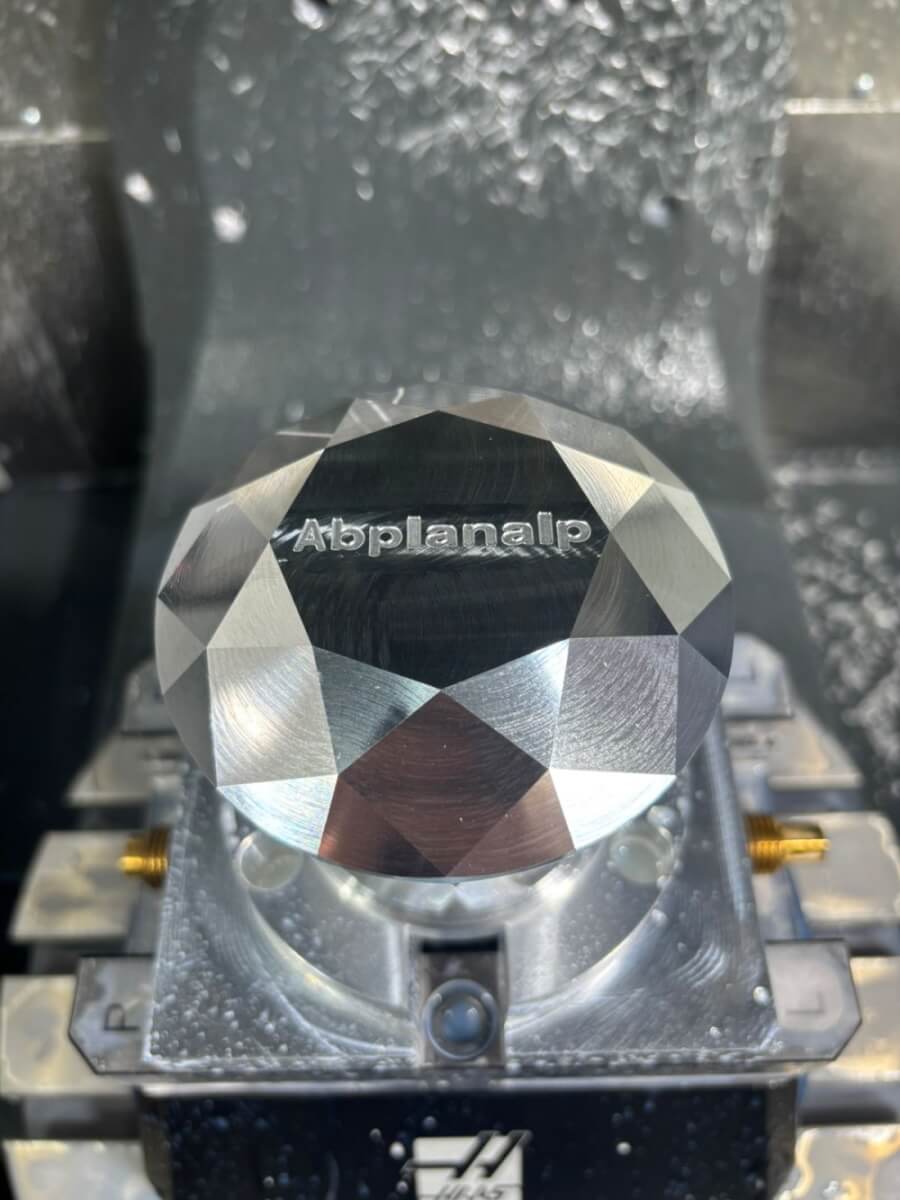

Найкращий доказ експертності — це реальна деталь. Розглянемо приклад розробки технології для токарної обробки деталі "Діамант".
Вхідні дані проєкту:
- Матеріал: Алюміній 2024 (високоміцний сплав, аналог Д16Т).

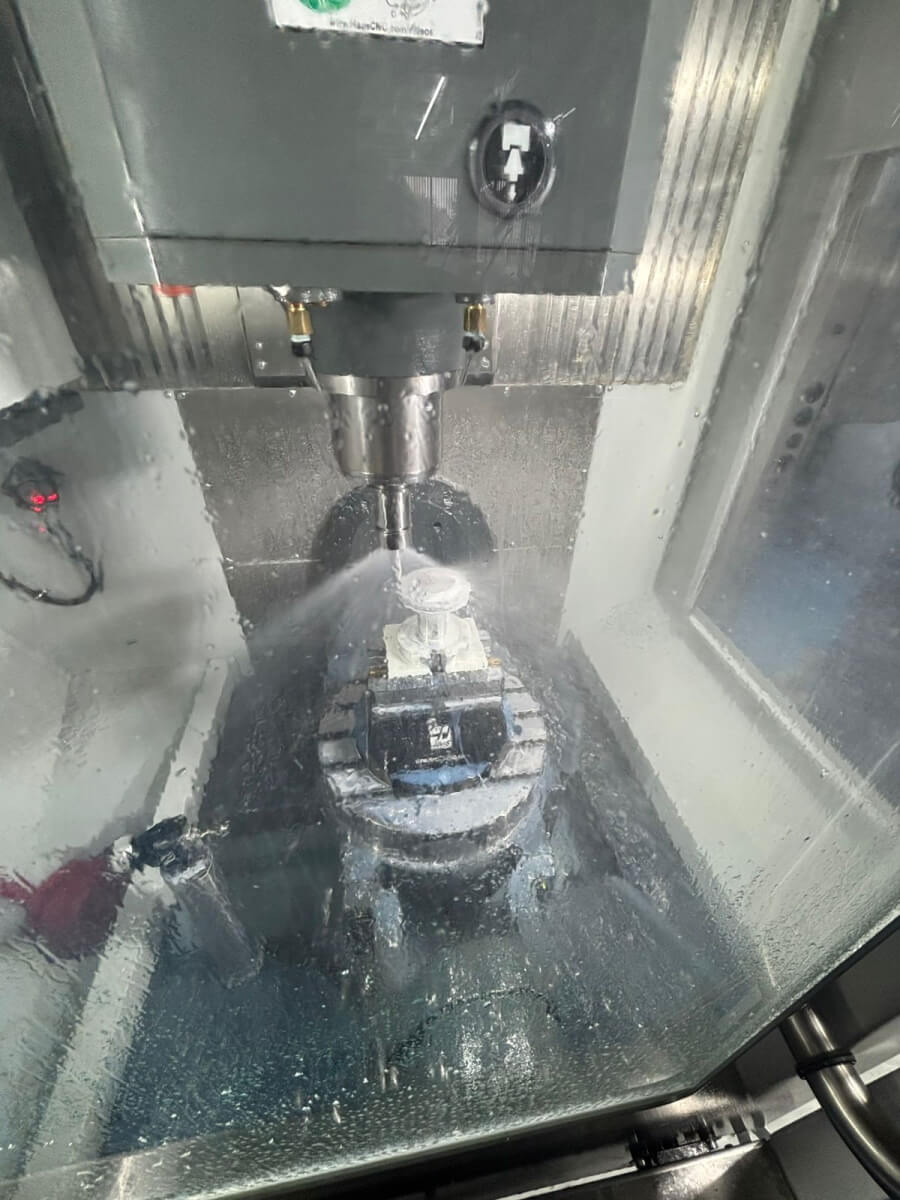

- Обладнання: Виготовлення заготовки на токарному верстаті HAAS ST-30Y. Фінішна обробка деталі на 5-ти осьовому верстаті HAAS UMC-500
Результат роботи відділу: Пакет документації

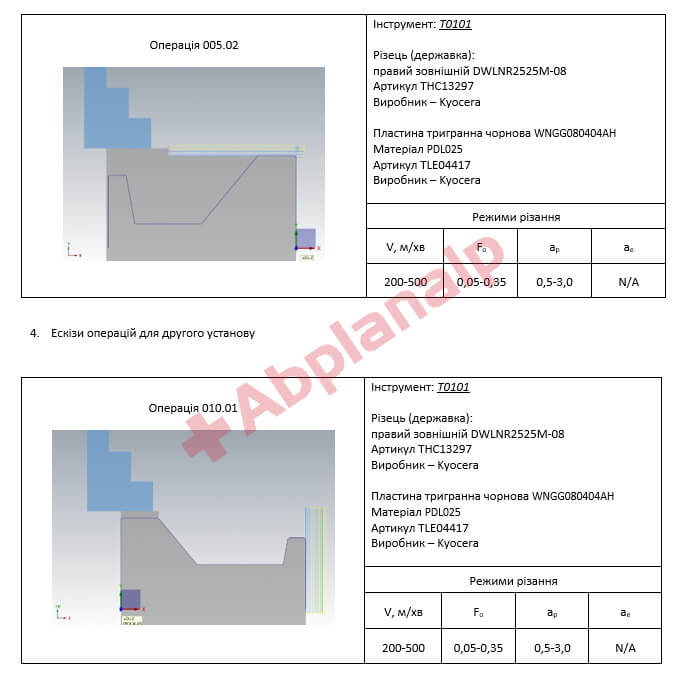

Замовник отримує не просто "флешку з кодом", а покрокову інструкцію. Ось реальні витяги з документації, яку ми підготували для цього проєкту:

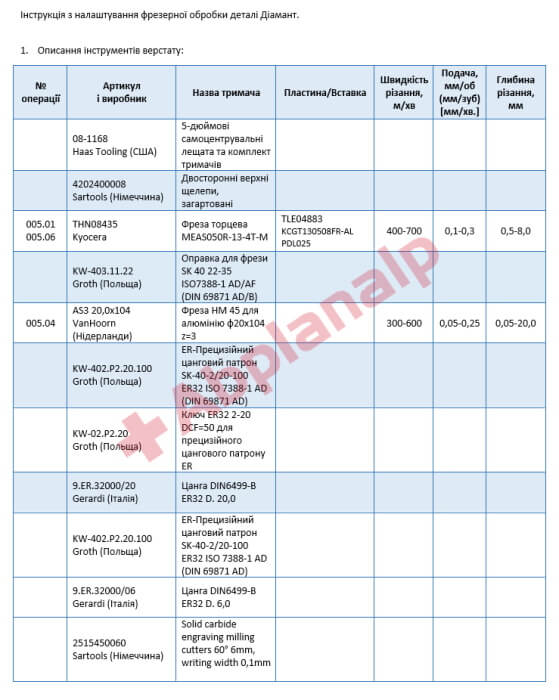

А. Інструментальна карта (Tool List)
Ми підібрали оптимальне поєднання оснастки Gerardi та ріжучого інструменту Kyocera, щоб забезпечити максимальну стійкість інструмента та якість поверхні деталі.
