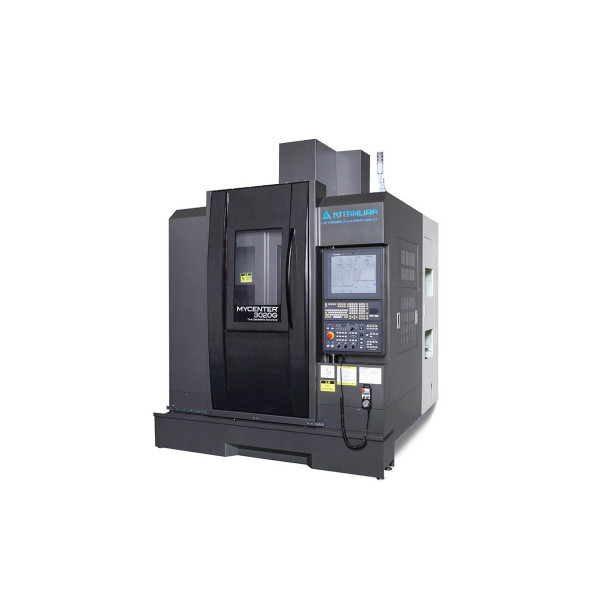

Компания Kitamura предлагает широкий спектр конфигураций обрабатывающего центра, чтобы удовлетворить наиболее требовательные условия обработки. Упор на прочность конструкции и очень высокая точность позволяют клиентам предоставлять услуги с высокой добавленной стоимостью, выходить на новые рынки, расширять деятельность и обеспечивать экстремальные допуски. Высокоскоростные шпиндели и как вариант – установленные на заводе системы замены паллет расширяют использование станка и помогают создать многозадачную среду обработки, которая оптимизирует время простоя.
СТоЛ |
|
Розмер стола |
500 x 860 мм |
Размер пазов типа Т |
18 мм x 5 |
Макс. нагрузка на стол |
500 кг |
ПЕРЕМещения |
|
Перемещения по оси X |
762 мм |
Перемещения по оси Y |
510 мм |
Перемещения по оси Z |
510 мм |
Расстояние от поверхности стола до торца шпинделя |
100 - 610 мм |
Расстояние от центра стола до колонны |
575 мм |
ШПИНДЕЛЬ |
|
Конус шпинделя |
BT/ISO №40 (как опция: HSK-A63) |
Скорость шпинделя |
40 - 15 000 об/мин (как варинат 20 - 20 000 об/мин) |
Тип привода |
Система прямого привода (как варинат: 4-ступенчатая коробка передач) |
Двигатель шпинделя |
22 кВт / 5 мин (моментальная мощность) 7.5 кВт (посстоянная мощность) |
Макс. крутящий момент шпинделя |
95.5 Нм / 30 мин (как вариант 133.2 Нм / 30 мин) |
скорость перемещений |
|
Быстрое перемещение X, Y |
50 м/мин |
Быстрое перемещение Z |
36 м/мин |
Робочее перемещение X,Y, Z |
36 м/мин |
МАГАЗИН инструмента |
|
Розмер магазина |
30 инструментов |
Метод подбора инструмента |
Случайным образом |
Конус шпинделя |
CT(BT) №40 |
Макс. диаметр инструмента |
75 мм |
Макс. диаметр инструмента при пустых соседних патронах |
150 мм |
Макс. длина инструмента |
300 мм |
Макс. масса инструмента |
8 кг |
Время замены инструмент-инструмент |
2.2 с |
Время замены стружка – стружка |
4.4 с |
РАзмеры станка |
|
Ширина x глубина |
3 282 x 3 124 мм |
Высота |
2 925 мм |
Масса нетто |
5 860 кг |
Управление |
Arumatik-Mi |
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ |
|
Охдаждение через шпиндель |
30-70 бар |
Охлаждение воздухом через шпиндель |
|
Функция разогрева шпинделя |
|
Зонд замера детали |
Renishaw OMP400 |
Зонд замера инструмента |
Renishaw RP3 или Renishaw TS-27R |
Лазерний зонд замера инструмента |
Renishaw NC-4 |
Датчик поломки инструмента |
|
Увеличение памяти контроллера |
1Мб/2Мб |
Тип шпинделя |
HSK A-63/HSK A-100 |
