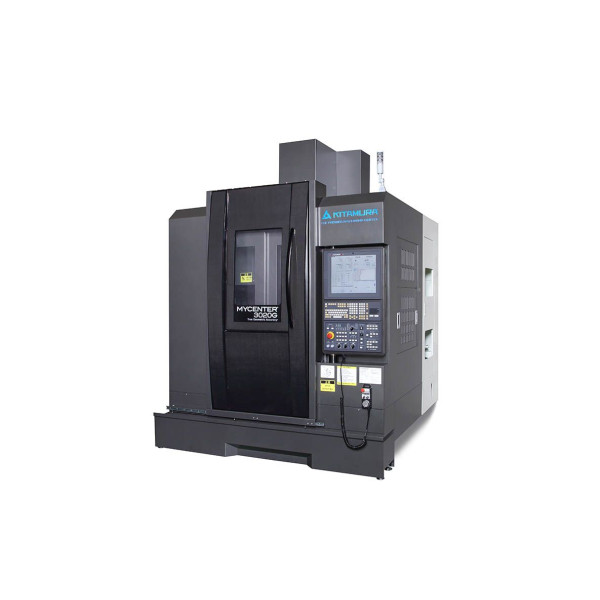

Вертикально-фрезерний верстат з ЧПК Kitamura Mycenter - 3020G
Компанія Kitamura пропонує широкий спектр конфігурацій обробного центру, щоб задовольнити найбільш вимогливі умови обробки. Наголос на міцності конструкції і дуже висока точність дозволяють клієнтам надавати послуги з високою доданою вартістю, виходити на нові ринки, розширювати діяльність і забезпечувати екстремальні допуски. Високошвидкісні шпинделі і як варіант – встановлені на заводі системи заміни палет розширюють використання верстата і допомагають створити багатозадачне середовище обробки, що оптимізує час простою.
- Модель: Mycenter-3020G
- Наявність: Під замовлення
-
Ціна: уточнити у менеджера
Інформація про продукт
Опис
| Стіл | |
| Розмір стола | 500 x 860 мм |
| Розмір пазів типу Т | 18 мм x 5 |
| Макс. навантаження стола | 500 кг |
| Переміщення | |
| Переміщення по осі X | 762 мм |
| Переміщення по осі Y | 510 мм |
| Переміщення по осі Z | 510 мм |
| Відстань від поверхні стола до торця шпинделя | 100 - 610 мм |
| Відстань від центру стола до колони | 575 мм |
| Шпиндель | |
| Конус шпинделя | BT/ISO №40 (як варіант: HSK-A63) |
| Швидкість шпинделя | 40 - 15 000 об/хв (як варіант 20 - 20 000 об/хв) |
| Тип приводу | Система прямого приводу (як варіант: 4-ступінчаста коробка передач) |
| Двигун шпинделя | 22 кВт / 5 хв (миттєва потужність)7.5 кВт (постійна потужність) |
| Макс. обертовий момент шпинделя | 95.5 Нм / 30 хв (як варіант 133.2 Нм / 30 хв) |
| Швидкість переміщень | |
| Швидке переміщення X, Y | 50 м/хв |
| Швидке переміщення Z | 36 м/хв |
| Робоче переміщення X,Y, Z | 36 м/хв |
| Інструментальний магазин | |
| Розмір магазину | 30 інструментів |
| Метод підбору інструменту | Випадково |
| Конус шпинделя | CT(BT) №40 |
| Макс. діаметр інструменту | 75 мм |
| Макс. діаметр інструменту при пустих сусідніх патронах | 150 мм |
| Макс. довжина інструменту | 300 мм |
| Макс. маса інструменту | 8 кг |
| Час заміни інструмент – інструмент | 2.2 с |
| Час заміни стружка – стружка | 4.4 с |
| Розміри верстата | |
| Ширина x глибина | 3 282 x 3 124 мм |
| Висота | 2 925 мм |
| Маса нетто | 5 860 кг |
| Керування | Arumatik-Mi |
| Додаткове обладнання | |
| Охолодження крізь шпиндель | 30-70 бар |
| Охолодження повітрям крізь шпиндель | |
| Функція розігріву шпинделя | |
| Зонд заміру деталі Renishaw OMP400 | |
| Зонд заміру інструменту | Renishaw RP3 або Renishaw TS-27R |
| Лазерний зонд заміру інструменту | Renishaw NC-4 |
| Датчик поломки інструменту | |
| Збільшення пам'яті контролера | 1Мб/2Мб |
| Тип шпинделя | HSK A-63/HSK A-100 |
Цей товар в категоріях:
Характеристики
| Загальне | |
|---|---|
| Висота | 2925 мм |
| Робоча зона й ходи | |
| Розміри столу | 500 x 860 мм |
| Максимальне навантаження на стіл | 500 кг |
| Відстань від столу до торця шпинделя | 100-610 мм |
| Відстань від центру стола до колони | 575 мм |
| Розмір Т-образних пазів | 18 мм x 5 |
| Хід по осі X | 762 мм |
| Хід по осі Y | 510 мм |
| Подачі й швидкості переміщень | |
| Прискорені переміщення по осях Z | 36 м/хв |
| Прискорені переміщення по осях X, Y | 50 м/хв |
| Робоче переміщення X, Y, Z | 36 м/хв |
| Шпиндель | |
| Конус шпинделя | BT / ISO 40 (опція: HSK-A63) |
| Тип шпинделя | HSK A-63/HSK A-100 |
| Швидкість шпинделя | 40 - 15 000 об/хв (як варіант: 20 - 20 000 об/хв) |
| Потужність двигуна шпинделя | 22 кВт / 5 хв (миттєва потужність)7.5 кВт (постійна потужність) |
| Максимальний крутний момент | 95.5 Нм / 30 хв (або 133.2 Нм / 30 хв) |
| Тип приводу | Прямий привід |
| Інструмент (магазин / револьверна головка) | |
| Розмір магазину | 30 інструментів |
| Конус оправок магазину інструментів | CT(BT) №40 |
| Час зміни інструменту | 2,2 с |
| Час зміни чіп/чіп | 4,4 с |
| Метод вибору інструменту | Випадковим чином |
| Максимальна вага інструменту | 8 кг |
| Максимальний діаметр інструменту | 75 мм |
| Максимальний діаметр інструменту з порожніми сусідніми кишенями | 150 мм |
| Максимальна довжина інструменту | 300 мм |
| Зонд заміру інструменту | Renishaw RP3 або Renishaw TS-27R |
| Лазерний зонд заміру інструменту | Renishaw NC-4 |
| Система ЧПК | |
| ЧПК | Arumatik-Mi |
| Збільшення пам'яті контролера | 1Мб/2Мб |
| Охолодження, мастило, гідравліка | |
| Охолодження крізь шпиндель | 30-70 бар |
| Габарити й вага | |
| Габарити ДхШхВ | 3282 x 3124 мм |
| Вага | 5860 кг |
Доставка і оплата
Термін поставки верстату зі складу в Україні складає 1-2 дні.
- 90% передплата
- 10% оплата після запуску та наладки верстата
Термін поставки верстату зі складу в країні виробника складає 1-6 місяців(уточнювати у менеджера).
- 30% передплата при підписанні договору
- 60% оплата перед відправленням верстата (орієнтовно 40-60 днів)
- 10% оплата після запуску та наладки верстата (90-120 днів з моменту відправки)
Опціонально можливе розтермінування або придбання в лізинг.
Гарантійне обслуговування
Гарантія 12 місяців (опціонально можлива розширена гарантія)
У разі виникнення гарантійного випадку ми розуміємо важливість оперативного відновлення роботи верстата для наших клієнтів, і докладаємо максимум зусиль, щоб провести ремонт у найкоротші терміни.
Більшість запасних частин ми доставляємо авіатранспортом, що дозволяє мінімізувати час очікування. Ми прагнемо забезпечити наших клієнтів надійною підтримкою та гарантувати безперебійну роботу обладнання.
