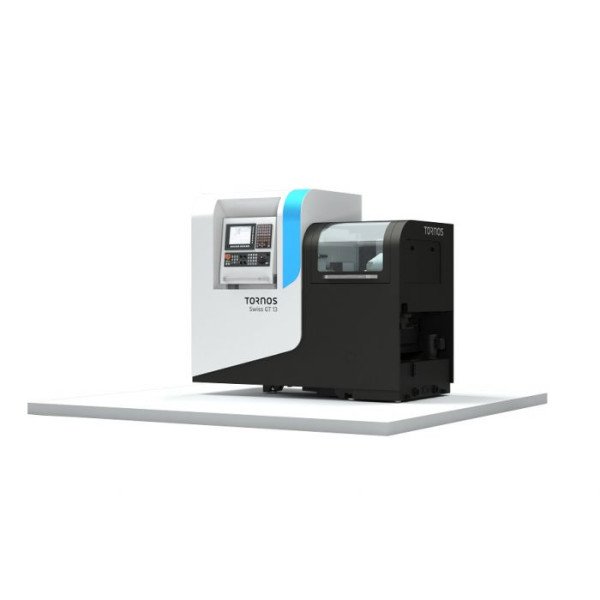

Токарные автоматы по конкурентоспособной цене с полным пакетом стандартного оборудования. Серия простых и эргономичных токарных станков Swiss GT обеспечивает легкий доступ ко всем позициям инструмента. Автоматический блок смазки, палета для стружки и съемный масляный поддон облегчают техническое обслуживание. Доступный в диаметрах 32, 25,4 и 13 мм, этот ассортимент обеспечит успешное производство длинных и коротких деталей.
|
|
Количество линейных осей (без C1 і C2): |
6 |
Количество шпинделей |
2 |
Макс. диаметр бруска [мм]: |
Ø13 |
Длина обтачивания [мм]: |
180 |
Макс. количество инструментов: |
30 |
Количество приводних инструментов: |
12 |
Скорость шпинделя /контршпинделя [об / мин]: |
10 000 / 6 000 |
Мощность шпинделя [кВт]: |
4,0 / 5,0 |
Макс. оборотов шпинделя [об / хв]: |
15 000 |
Мощность шпинделя перехвата [кВт]: |
4,0 / 5,0 |
Макс. счетчик оборотов шпинделя [об / хв]: |
15 000 |
Система управления: |
Fanuc 31iB |
ОСНОВНые ПАРАМЕТРы |
|
Максимальний диаметр бруска |
Ø13 мм |
Максимальная длина детали за один проход |
190 мм |
Макс. скорость основного шпинделя |
15 000 об/мин |
Максимальная скорость встречного шпинделя |
15 000 об/мин |
Максимальное количество монтажных инструментов |
30 шт |
Максимальное количество электроинструментов |
12 шт |
главный ШПИНДЕЛЬ |
|
Максимальное количество токарных инструментов |
8 (Ø12 х 12 мм) шт |
Максимальное количество инструментов фиксованой оси (передняя / задняя сменные) |
4/4 шт |
Количество инструментов с поперечным приводом |
3 |
Максимальная скорость перекресных инструменто |
10 000 об/мин |
Мощность двигателя шпинделя S1 / S6 |
4,0 / 5,0 кВт |
перехватывающий ШПИНДЕЛЬ |
|
Мощность контршпиндельного двигателя S1 / S6 |
4,0 / 5,0 кВт |
Количество фиксированных осевых и/или поворотных инструментов |
4 шт. |
Количество поворотных инструментов |
4 шт. |
Скорость крутящих инструментов |
6 000 об/мин |
КиНЕМАТИКА |
|
Количество линейных осей Z1, X1, Y1, Z2, X2 |
6 шт |
Оси C |
2 шт |
общая СПЕЦИФикация |
|
Резервуар охлаждающей жидкости |
200 литров |
Установленная мощность |
0,44 кВт |
Размеры станка (длина/ширина/высота) |
2 170 x 1 140 x 1 890 мм |
Система управления |
Fanuc 31iB |
ПРОМышленность |
|
Железнодорожная, литейное производство, оборонная промышленность |
|
