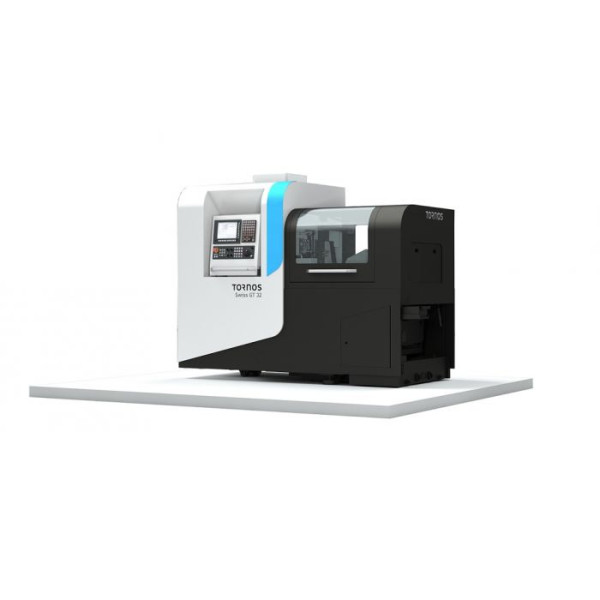

Токарные автоматы по конкурентоспособной цене с полным пакетом стандартного оборудования. Серия простых и эргономичных токарных станков Swiss GT обеспечивает легкий доступ ко всем позициям инструмента. Автоматический блок смазки, палета для стружки и съемный масляный поддон облегчают техническое обслуживание. Доступный в диаметрах 32, 25,4 и 13 мм, этот ассортимент обеспечит успешное производство длинных и коротких деталей.
|
|
Количество линейных осей (без C1 і C2): |
6 |
Количество шпинделей |
2 |
Макс. диаметр бруска [мм]: |
Ø32 |
Длина обтачивания [мм]: |
220 |
Макс. количество инструментов: |
40 |
Количество приводних инструментов: |
14 |
Скорость шпинделя /контршпинделя [об / мин]: |
6 000 / 6 000 |
Мощность шпинделя [кВт]: |
8,2 / 10,5 |
Макс. оборотов шпинделя [об / хв]: |
8 000 |
Мощность шпинделя перехвата [кВт]: |
8,2 / 10,5 |
Макс. счетчик оборотов шпинделя [об / хв]: |
8 000 |
Система управления: |
Fanuc 31iB |
ОСНОВНые ПАРАМЕТРы |
|
Максимальний диаметр бруска |
Ø32 мм |
Максимальная длина детали за один проход |
200 мм |
Макс. скорость основного шпинделя |
8000 об/хв |
Максимальная скорость встречного шпинделя |
8000 об/хв |
Максимальное количество монтажных инструментов |
40 шт |
Максимальное количество электроинструментов |
18 шт |
главный ШПИНДЕЛЬ |
|
Максимальное количество токарных инструментов |
9 (Ø16 х 16 мм) шт |
Максимальное количество инструментов фиксованой оси (передняя / задняя сменные) |
5/5 шт |
Количество инструментов с поперечным приводом |
4 x (ER20) |
Максимальная скорость перекресных инструменто |
6000 об/хв |
Мощность двигателя шпинделя S1 / S6 |
8,2 / 10,5 кВт |
перехватывающий ШПИНДЕЛЬ |
|
Мощность контршпиндельного двигателя S1 / S6 |
8,2 / 10,5 кВт |
Верхня планка - фиксованые осевые инструменты (отверстие Ø22 мм) |
2 |
Количество фиксированных осевых и/или поворотных инструментов |
5/або 6 шт |
Количество поворотных инструментов |
4 шт. |
Скорость крутящих инструментов |
8 000 об/хв |
КиНЕМАТИКА |
|
Количество линейных осей Z1, X1, Y1, Z2, X2 |
6 шт |
Оси C |
2 шт |
общая СПЕЦИФикация |
|
Резервуар охлаждающей жидкости |
200 литров |
Установленная мощность |
0,79 кВт |
Размеры станка (длина/ширина/высота) |
2170 x 1270 x 1990 мм |
Система управления |
Fanuc 31iB |
ПРОМышленность |
|
Железнодорожная, литейное производство, оборонная промышленность |
|
