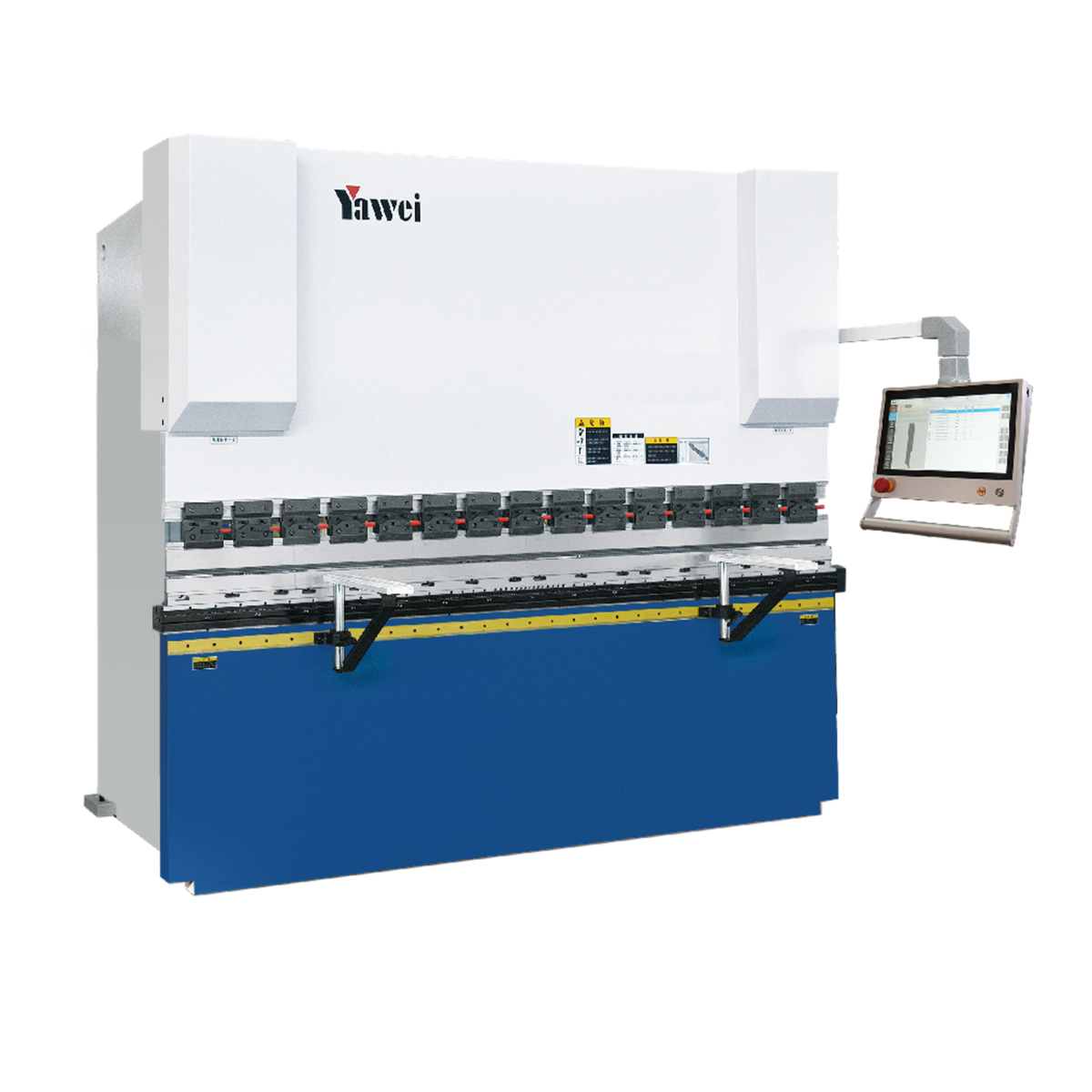

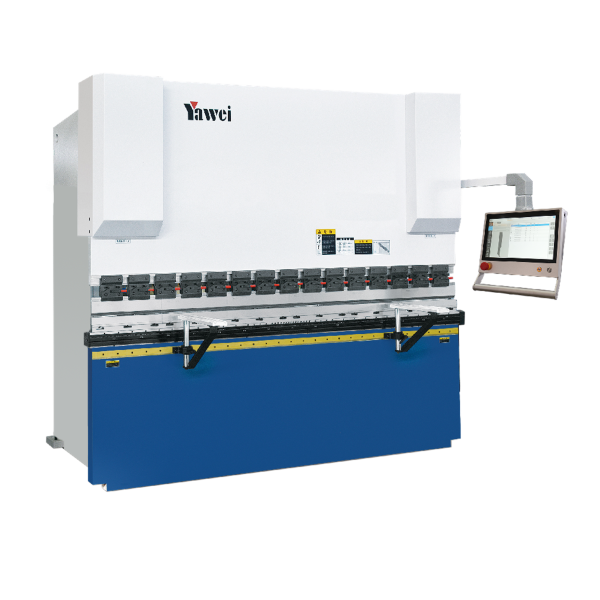

Листогиб с ЧПУ Yawei PBL-110/3100

Станина пресса — это жесткая сварная конструкция, подвергаемая термообработке для снятия любых внутренних напряжений. Механическая обработка элементов рамы осуществляется на высокоточных обрабатывающих центрах и выполняется за один проход для достижения необходимого качества и точности. Она состоит из двух боковых пластин, а также верхней и нижней балок. На верхней балке установлены бак гидростанции и гидравлическое оборудование. На боковых частях рамы установлены гидравлические цилиндры — по одному на каждой.

Верхняя балка пресса — это стальная плита, которая перемещается по высокоточным сдвоенным направляющим, установленным по обеим сторонам рамы пресса. Точное положение балки отслеживается магнитными линейками, которые контролируют её положение с точностью 0,005 мм и обеспечивают точность её позиционирования 0,01 мм. Движение балки обеспечивают два мощных гидроцилиндра, которые управляются независимо друг от друга.

Система сервоклапанов с высокой частотой управляет цилиндрами и обеспечивает надёжную работу всей системы. Это оптимальное решение, которое обеспечивает эффективную работу гидравлической системы HAWE, точное управление приводами и точное позиционирование верхней балки пресса.

Система компенсации прогиба стола обеспечивает получение одинаковых результатов гибки по всей длине стола. В прессах серии PBL используется механическая система компенсации, управляемая ЧПУ. В качестве опции устанавливается система компенсации производства Wila.

Прессы серии PBL оснащены механическим устройством быстрого зажима пуансонов усовершенствованной конструкции.

В зависимости от специфики производства прессы серии PBЕ могут быть оснащены одно- или двухканальными матрицами. В случае с одноканальными матрицами они вставляются в паз стола и фиксируются винтами. Двухканальные матрицы крепятся на специальной шине, установленной в столе.

Задний упор с осями ЧПУ — X и R — оснащен серводвигателями переменного тока и перемещается по линейным направляющим с помощью шарико-винтовых пар. Пальцы заднего упора в данной модели легко перемещаются вдоль прессового стола по двум линейным направляющим. В стандартной комплектации машина оснащена тремя пальцами.

Ось X — расстояние от упора до стола пресса

Ось R — вертикальное перемещение упоров

Листогибочные прессы серии PBL оснащены контроллером NCY 840 CNC, устанавливаемым на кронштейне с правой стороны пресса, который включает:

• 15,6-дюймовый широкоформатный цветной сенсорный TFT-экран
• Стандартное 4-осевое управление (Y1, Y2, X, R), 6-осевое NCY8421 ГБ встроенной памяти
• Интерфейс USB-накопителя, интерфейс RS232
• Быстрое программирование параметров на одной странице, клавиши быстрого доступа для навигации
• Автоматический расчет компенсации отклонения стола
• 2D-графическое программирование и отображение
• Автоматический расчет изгибающего давления и зоны безопасности штампа
• Инструменты онлайн-анализа работы
• Дополнительный сетевой интерфейс, сбор данных Mes
• Функция системной диагностики
• Операционная платформа Linux, поддерживает мгновенное отключение питания

Листогибочные прессы серии РВА в стандартной комплектации оснащены передними опорами с пошаговым перемещением на винтах.
