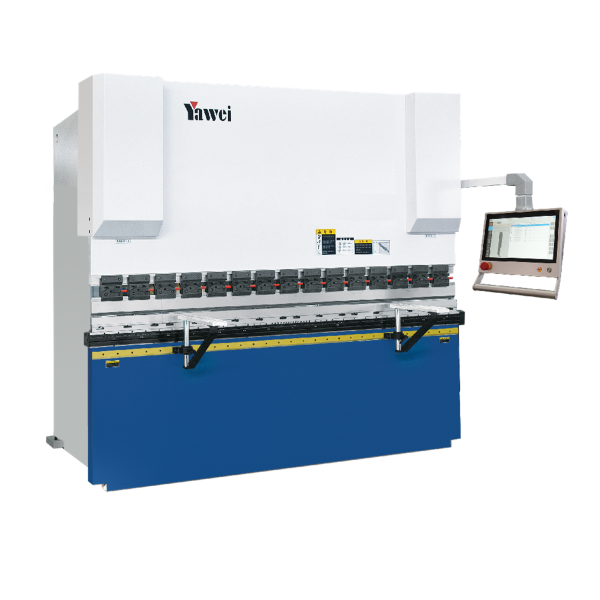

Листозгин з ЧПК Yawei PBL-110/3100

Станина преса - це жорстка зварна конструкція, яка піддається термообробці для зняття будь-яких внутрішніх напружень. Механічна обробка елементів рами проводиться на високоточних обробних центрах і виконується за один установ для досягнення необхідної якості та точності. Вона складається з двох бічних пластин і верхньої та нижньої балок. На верхній балці встановлені бак гідростанції та гідравлічне обладнання. На бічних частинах рами встановлені гідроциліндри по одному на кожній.

Верхня балка преса - це сталева плита, яка переміщається по високоточних здвоєних напрямних, встановлених по обидва боки рами преса. Точне положення балки відстежують магнітні лінійки, які контролюють її положення з точністю 0,005мм та забезпечують точність її позиціонування 0,01 мм. Рух балки забезпечують два потужні гідроциліндри, які управляються незалежно.

Система сервоклапанів з високою частотою керує циліндрами та забезпечує надійну роботу всієї системи. Це оптимальне рішення, яке забезпечує ефективну роботу гідравлічної системи HAWE, точне керування приводами та точного позиціонування верхньої балки преса.

Система компенсації прогину столу відповідає за отримання ідентичних результатів згинання по всій довжині столу. У пресах серії PBL використовується механічна система компенсації, яку контролює ЧПУ. Опціонально встановлюється система компенсації виробництва Wila.

Преси серії PBL оснащені механічним пристроєм швидкого затискання пуансонів покращеного типу.

Залежно від специфіки виробництва преси серії PBЕ можуть бути обладнані одно- або двоканавними матрицями. У випадку з одноканавними матрицями вони вставляються в паз столу і фіксуються гвинтами. Двоканавні матриці кріпляться на встановленій у столі спеціальній шині.

Задній упор з осями ЧПУ – X і R оснащений серводвигунами змінного струму та переміщається на лінійних напрямних за допомогою кулько-гвинтових пар. Пальці заднього упору в даній моделі легко переміщаються вздовж пресового столу на двох лінійних напрямних. Стандартно машина оснащена трьома пальцями.

Вісь X – відстань від упору до столу преса

Вісь R – вертикальне переміщення упорів

Листозгини серії PBL оснащені контролером NCY 840 CNC, що встановлюється на кронштейні з правого боку преса, який включає:

• 15,6-дюймовий широкоекранний кольоровий сенсорний TFT-екран
•  Стандартне 4-осьове керування (Y1, Y2, X, R), 6-осьовий NCY842
• 1 ГБ внутрішньої пам'яті
• Інтерфейс USB-накопичувача, інтерфейс RS232
• Швидке програмування параметрів на одній сторінці, клавіші швидкого доступу для навігації
• Автоматичний розрахунок компенсації відхилення столу
• 2D-графічне програмування та відображення
• Автоматичний розрахунок тиску згинання та зони безпеки штампа
• Інструменти онлайн-аналізу роботи
• Додатковий мережевий інтерфейс, збір даних Mes
• Функція системної діагностики
• Операційна платформа Linux, підтримує миттєве збій живлення

Листозгинальні преси серії РВА стандартно оснащені передніми підтримками із покроковим переміщенням на гвинтах.
