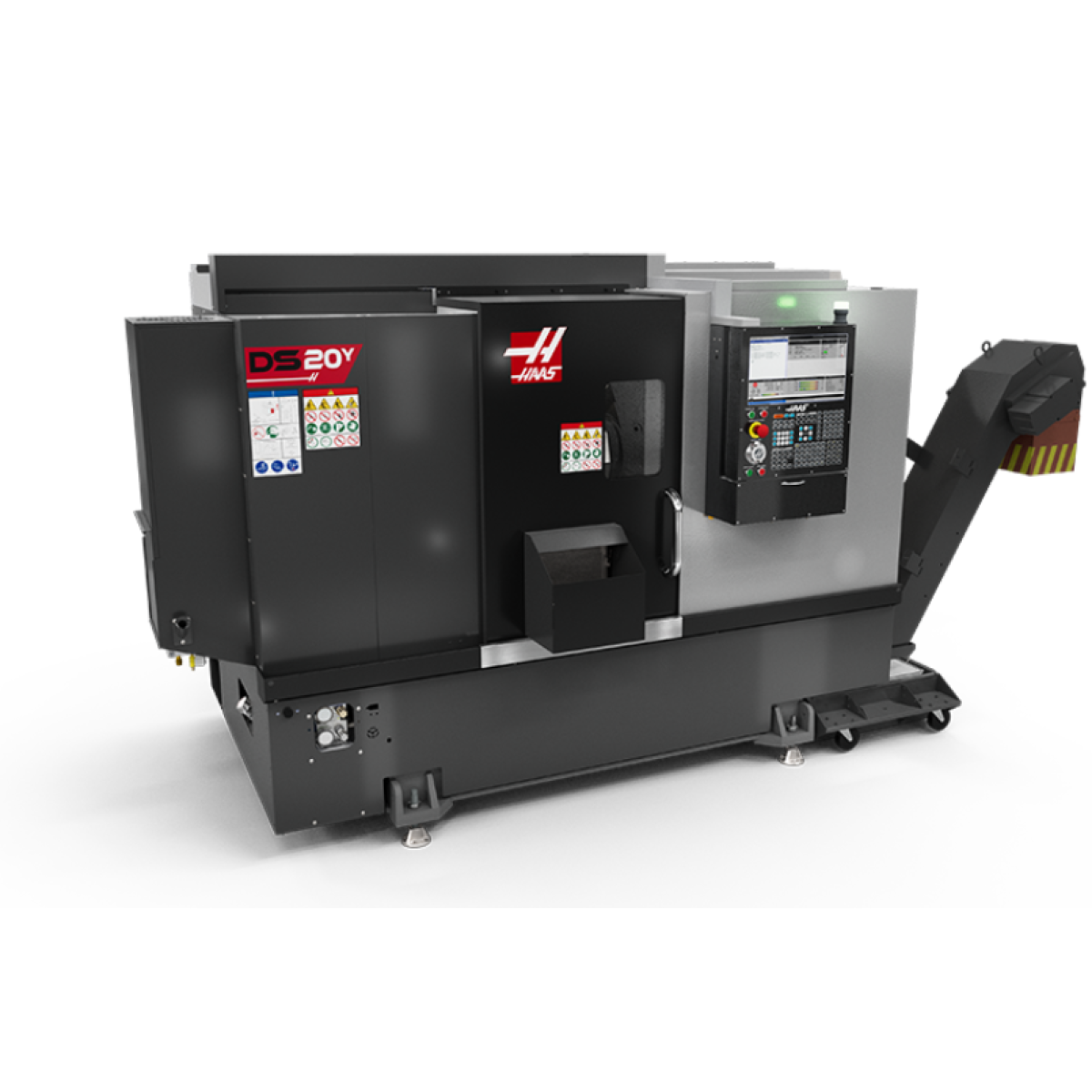

Токарний верстат HAAS DS-20Y
Токарний центр DS-20Y поєднує в собі токарну обробку з двома шпинделями по осі Y, осі С та інструментальне оснащення для створення потужного комплексного рішення для будь-якого цеху. Для розширення можливостей обробки можливе позацентрове фрезерування, свердління та нарізання різьби. У стандартну комплектацію входить 12-позиційна револьверна головка BMT65 і синхронізована вісь С для універсальної 4-осьової обробки. Протилежні шпинделі підтримують повністю синхронізовану токарну обробку і дозволяють переходити на іншу деталь «на льоту» для скорочення часу циклу
Завантажити брошюру DS
- Модель: DS-20Y
- Наявність: Під замовлення
-
Ціна: уточнити у менеджера
Інформація про продукт
Опис
DS-20Y має компактні розміри, але при цьому забезпечує широку робочу зону. Додатковий шпиндель має повну вісь С для точного позиціонування та інтерпольованої обробки в реальному часі, а також механічне гальмо, яке забезпечує крутний момент утримання 140 фунт-фунтів (190 Нм) для позацентрового фрезерування та свердління.
- Конструкція з двома шпинделями для універсальних операцій
- Фрезерування, свердління та нарізання різьблення по осі Y
- Повністю інтерпольована вісь С додаткового шпинделя з механічним гальмом
- Ідеально підходить для високопродуктивного та великосерійного виробництва
| Потужності | |
| Розмір патрона | 210 мм |
| Макс. коливання деталей | 533 мм |
| Максимальний діаметр різання (з револьверною головкою BMT65) | 298 мм |
| Максимальна довжина різання (залежить від тримача заготовок) | 572 мм |
| Найбільший діаметр прутка, що обробляється | 64 мм |
| Робочі ходи | |
| Вісь Х | 213 мм |
| Вісь Y | ± 51 мм |
| Вісь Z | 572 мм |
|
Швидкість подачі |
|
| Швидкість на Х | 12.0 м/хв |
| Швидкість на Y | 12.0 м/хв |
| Швидкість на Z | 24.0 м/хв |
| шпиндель | |
| Торець шпинделя | А2-6 |
| Система приводу | Ремінний привід |
| Максимальна потужність | 14.9 кВт |
| Максимальна швидкість | 4000 об/хв |
| Максимальний крутний момент | 500 об/хв |
| Діаметр отвору шпинделя | 88.9 мм |
|
Вісь С головного шпинделя |
|
| Максимальна швидкість | 60 об/хв |
| Максимальна потужність | 3.7 кВт |
| Позиціювання (±) | 0.01 ° |
|
Додатковий шпиндель |
|
| Розмір патрона | 165 мм |
| Торець шпинделя | A2-5 |
| Система приводу | Ремінний привід |
| Максимальна потужність | 11.2 кВт |
| Максимальна швидкість | 5000 об/хв |
| Максимальний крутний момент | 870 об/хв |
|
Вісь С додаткового шпинделя |
|
| Максимальна потужність | 3.7 кВт |
| Максимальна швидкість | 60 об/хв |
| Позиціювання (±) | 0.01 ° |
Цей товар в категоріях:
Доставка і оплата
Термін поставки верстату зі складу в Україні складає 1-2 дні.
- 90% передплата
- 10% оплата після запуску та наладки верстата
Термін поставки верстату зі складу в країні виробника складає 1-6 місяців(уточнювати у менеджера).
- 30% передплата при підписанні договору
- 60% оплата перед відправленням верстата (орієнтовно 40-60 днів)
- 10% оплата після запуску та наладки верстата (90-120 днів з моменту відправки)
Опціонально можливе розтермінування або придбання в лізинг.
Гарантійне обслуговування
Гарантія 12 місяців (опціонально можлива розширена гарантія)
У разі виникнення гарантійного випадку ми розуміємо важливість оперативного відновлення роботи верстата для наших клієнтів, і докладаємо максимум зусиль, щоб провести ремонт у найкоротші терміни.
Більшість запасних частин ми доставляємо авіатранспортом, що дозволяє мінімізувати час очікування. Ми прагнемо забезпечити наших клієнтів надійною підтримкою та гарантувати безперебійну роботу обладнання.
