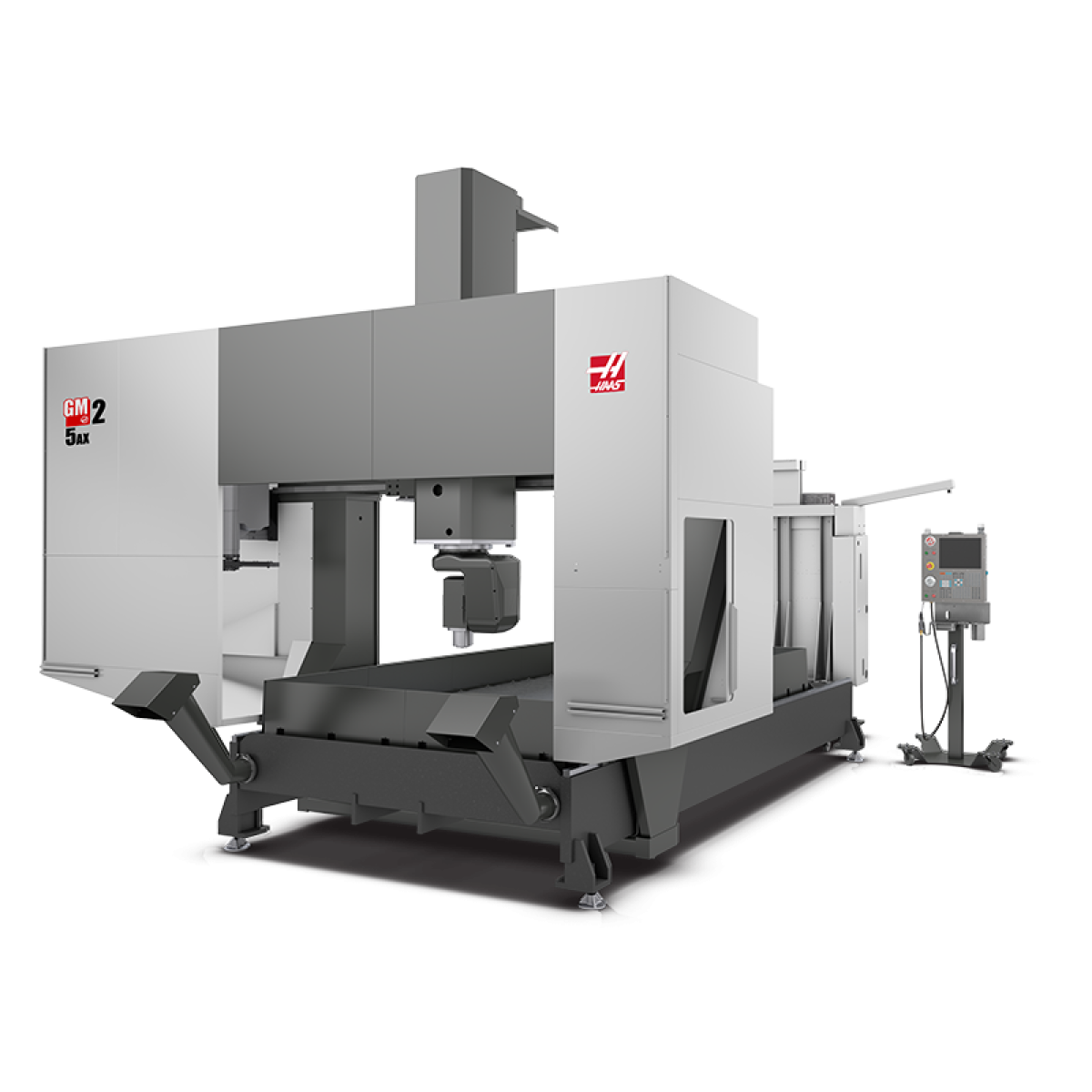

GM-2-5AX це портальний 5-ти осьовий верстат, призначений для складної обробки важких деталей, таких як компоненти каркаса літака, композитні конструкції. Жорстка сталева конструкція верстата забезпечує дуже стабільну обробку. У стандартну комплектацію входить товстий 25,4 мм (1”) алюмінієвий стіл. Рухома огорожа захищає оператора від попадання стружки і ЗОР, а також забезпечують робочий простір в чистоті.
Робочі переміщення |
|
Переміщення по осі X |
3683 мм |
Переміщення по осі Y |
2223 мм |
Переміщення по осі Z |
1000 мм |
Відстань між поверхнею столу і торцем шпинделя |
127-940 мм |
Робочий стіл: |
|
Поверхня столу X x Y |
3658 x 1829 мм |
Товщина |
25 мм |
Максимальна вага на столі (рівномірно розподілена) |
2722 кг |
Відстань між колонами |
1905 мм |
Шпиндель: |
|
Конус шпинделя |
HSK-63F |
Швидкість обертання шпинделя |
20000 об/хв |
Тип приводу |
Інтегральний шпиндель / мотор |
Шпиндельний мотор |
12 кВт (максимальна потужність) |
Обертовий момент при 7500 об/хв |
15 Нм |
Швидкості подачі: |
|
Прискорені переміщення по осі X |
20,3 м/хв |
Прискорені переміщення по осі Y |
53,3 м/хв |
Прискорені переміщення по осі Z |
27,9 м/хв |
Різання на максимальну глибину |
20,3 м/хв |
Переміщення В-осі (нахил) |
120 ° до -120 ° |
Максимальна швидкість |
110 °/сек |
Обертовий момент |
340 Нм |
Переміщення С-осі (обертання) |
245 ° до -245 ° |
Максимальна швидкість |
200 °/сек |
Обертовий момент |
350 Нм |
Система палет |
|
Кількість палет |
2 |
Час зміни палет |
11,4 |
Магазин інструменту: |
|
Кількість інструменту |
30+1 |
Метод підбору інструменту |
Довільний |
Конус шпінделя |
HSK-63F |
Максимальний діаметр інструмента |
64 мм |
Максимальний діаметр інструмента при порожніх сусідніх кишенях |
89 мм |
Максимальна довжина інструменту |
279 мм |
Максимальна вага інструменту |
5,4 кг |
Додатково: |
|
Ширина/глибина |
4697 x 6122 мм |
Висота |
4115 мм |
Вага нето |
9072 кг |
ЧПК |
HAAS |
