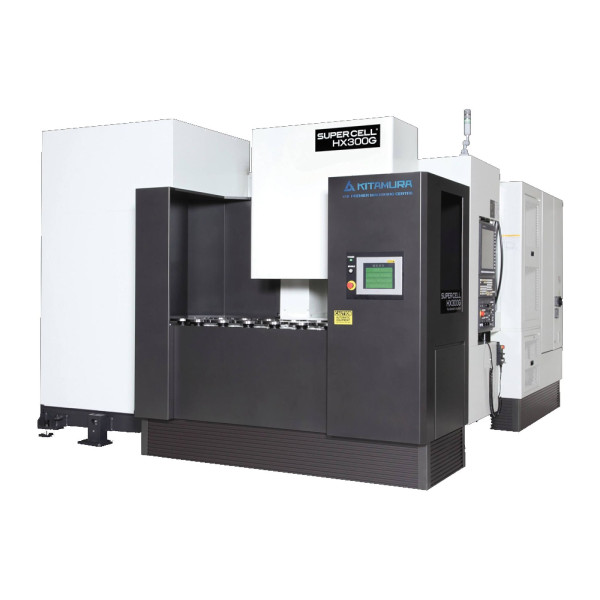

Верстат Фрезерний 5-ти осьовий Kitamura Supercell - 300G
По вертикалі чи горизонталі – верстат Kitamura обладнано п'ятивісною конфігурацією для вдосконаленої обробки, що забезпечує можливості, необхідні для обробки всіх складних багатосторонніх деталей за одну установку. Конструкція стола «Trunnion» компанії Kitamura забезпечує користувачам підвищену точність і жорсткість, просту конфігурацію і простоту програмування для оператора, а також максимальну жорсткість і гнучкість з можливістю позиціонування деталі, що обробляється, максимально близько до шпинделя. Конфігурація вісей 4 + 1 або плавна одночасна обробка. Лінійка п'ятивісних центрів забезпечує універсальні можливості обробки і відповідає усім Вашим вимогам.
- Модель: Supercell - 300G
- Наявність: Під замовлення
-
Ціна: уточнити у менеджера
Інформація про продукт
Опис
| Палета | |
| Палета | |
|
Розмір палети
|
200 мм |
| Крок палети | 0,001° (4/5 постійна вісь) |
| Макс. Навантаження на палету | 20 кг |
| Макс. діаметр деталі | 200 мм |
| Макс. висота деталі | 200 мм |
| Переміщення | |
| Переміщення по осі X | 460 мм |
| Переміщення по осі Y | 510 мм |
| Переміщення по осі Z | 460 мм |
| Переміщення по осі A | +30° до -120°(* з певними обмеженнями) |
| Переміщення по осі B | 0 - 360° |
| Відстань від центра палети до торця шпинделя на осі В | -60 мм ~ 520 мм |
| Відстань від центру осі А до осі шпинделя | -100 мм ~ 410 мм |
| Шпиндель | |
| Конус шпинделя | NST. №40 |
| Швидкість шпинделя | 20 - 20 000 об/хв |
| Тип приводу | 4-ступінчаста коробка передач |
| Двигун шпинделя | 22 кВт / 15 хв18.5 кВт / постійна робота |
| Макс. обертовий момент шпинделя | 118 Нм |
| Швидкість позиціонування вісі | |
| Швидке переміщення X, Y, Z | 60 м/хв |
| Швидкість різки | 0 - 60 мм/хв |
| Переміщення по осі A | 18 000°/хв. ( 50 об./хв.) |
| Переміщення по осі B | 18 000°/хв. ( 50 об./хв.) |
| Палетизація | |
| Кількість палет | 20 шт. (варіанти вибору: 40, 80 шт.) |
| Інструментальний магазин | |
| Розмір магазину | 174 позицій (варіанти вибору: 230, 258, 314) |
| Метод підбору інструменту | Найкоротший шлях, постійна кишеня |
| Конус шпинделя | MAS CT (BT) 40 |
| Макс. діаметр інструменту | 95 мм / 150 мм |
| Макс. довжина інструменту | 350 мм |
| Макс. маса інструменту | 10 кг |
| Час заміни інструмент – інструмент | 1.3 с |
| Час заміни стружка – стружка | 2.5 с, мінімум |
| Вимоги до подачі | |
| Струму | 55кВА, 400 В змінного струму, 3 фази |
| Стиснене повітря | 0,5 МПа, 350 л/хв. |
| Розміри верстата | |
| Ширина x глибина | 3 835 x 6 006 мм |
| Висота | 2 682 мм |
| Маса нетто | 14 280 кг |
| Управління | Arumatik-Mi |
| ДОДАТКОВЕ ОБЛАДНАННЯ | |
| Охолодження крізь шпиндель | 30-70 бар |
| Охолодження повітрям крізь шпиндель | |
| Функція розігріву шпинделя | |
| Зонд заміру деталі | Renishaw OMP400 |
| Зонд заміру інструменту | Renishaw RP3 або Renishaw TS-27R |
| Лазерний зонд заміру інструменту | Renishaw NC-4 |
| Датчик поломки інструменту | |
| Збільшення пам'яті контролера | 1Мб/2Мб |
| Тип шпинделя | HSK A-63/HSK A-100 |
