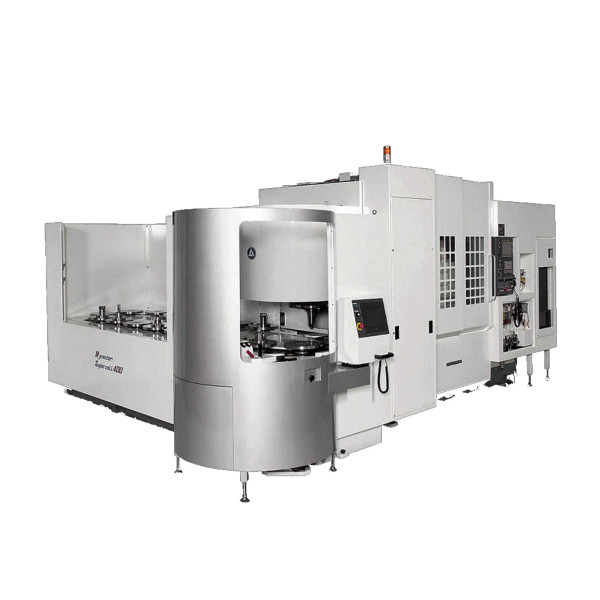

По вертикалі чи горизонталі – верстат Kitamura обладнано п'ятивісною конфігурацією для вдосконаленої обробки, що забезпечує можливості, необхідні для обробки всіх складних багатосторонніх деталей за одну установку. Конструкція стола «Trunnion» компанії Kitamura забезпечує користувачам підвищену точність і жорсткість, просту конфігурацію і простоту програмування для оператора, а також максимальну жорсткість і гнучкість з можливістю позиціонування деталі, що обробляється, максимально близько до шпинделя. Конфігурація вісей 4 + 1 або плавна одночасна обробка. Лінійка п'ятивісних центрів забезпечує універсальні можливості обробки і відповідає усім Вашим вимогам.
| ПАЛЕТА |
|
| Палета |
|
|
Розмір палети
|
350 мм |
| Крок палети |
0,001° |
| Макс. Навантаження на палету |
8 кг |
| Макс. діаметр деталі |
365/400 мм |
| Макс. висота деталі |
300 мм |
| ПЕРЕМІЩЕННЯ |
|
| Переміщення по осі X |
510 мм |
| Переміщення по осі Y |
510 мм |
| Переміщення по осі Z |
510 мм |
| Переміщення по осі A |
+0 do -100°(* з певними обмеженнями) |
| Переміщення по осі B |
0 - 360° |
| Відстань від центра палети до торця шпинделя на осі В |
100 мм ~ 610 мм |
| Відстань від центру осі А до осі шпинделя |
-200 мм ~ 310 мм |
| ШПИНДЕЛЬ |
|
| Конус шпинделя |
NST. №40 |
| Швидкість шпинделя |
20 - 20 000 об/хв |
| Тип приводу |
4-ступінчаста коробка передач |
| Двигун шпинделя |
15кВт / 15 хв11кВт / 30 хв7.5кВт / постійна робота |
| Макс. обертовий момент шпинделя |
273 Нм |
| ШВИДКІСТЬ ПОЗИЦІОНУВАННЯ ВІСІ |
|
| Швидке переміщення X, Y, Z |
50 м/хв |
| Швидкість різки |
0 - 50 мм/хв |
| Переміщення по осі A |
12 400°/хв( 6,7 об/хв) |
| Переміщення по осі B |
12 000°/хв( 33,3 об/хв) |
| ПАЛЕТИЗАЦІЯ |
|
| Кількість палет |
20 шт. (варіанти вибору: 40, 80 шт.) |
| ІНСТРУМЕНТАЛЬНИЙ МАГАЗИН |
|
| Розмір магазину |
140 позицій (варіанти вибору: 190, 290) |
| Метод підбору інструменту |
Випадковим чином, у двох напрямках, постійна кишеня |
| Конус шпинделя |
MAS CT (BT) 40 |
| Макс. діаметр інструменту |
95 мм / 150 мм |
| Макс. довжина інструменту |
350 мм |
| Макс. маса інструменту |
10 кг |
| Час заміни інструмент – інструмент |
2.1 с |
| Час заміни стружка – стружка |
5.0 с, мінімум |
| ВИМОГИ ДО ПОДАЧІ |
|
| Струму |
45кВА, 400 В змінного струму, 3 фази |
| Стиснене повітря |
0,5 МПа, 350 л/хв. |
| РОЗМІРИ ВЕРСТАТА |
|
| Ширина x глибина |
5 534 x 6 042 мм |
| Висота |
2 878 мм |
| Маса нетто |
18 800 кг |
| Управління |
Arumatik-Mi |
| ДОДАТКОВЕ ОБЛАДНАННЯ |
|
| Охолодження крізь шпиндель |
30-70 бар |
| Охолодження повітрям крізь шпиндель |
|
| Функція розігріву шпинделя |
|
| Зонд заміру деталі |
Renishaw OMP400 |
| Зонд заміру інструменту |
Renishaw RP3 або Renishaw TS-27R |
| Лазерний зонд заміру інструменту |
Renishaw NC-4 |
| Датчик поломки інструменту |
|
| Збільшення пам'яті контролера |
1Мб/2Мб |
| Тип шпинделя |
HSK A-63/HSK A-100 |
