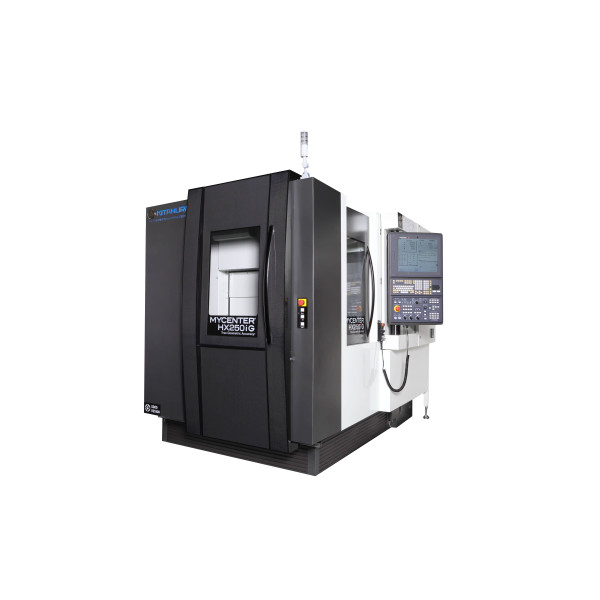

Горизонтальні обробні центри компанії Kitamura пропонують:
великий робочий простір у поєднанні з винятковою точністю та жорсткістю верстата.
Це міцна конструкція з литого чавуну,
вручну зачищені поверхні,
направляючі ковзання,
запатентована технологія подвійних кульових гвинтів, які забезпечують високі швидкості для робочого переміщення,
та потужні встановлені шпинделі.
Горизонтальні обробні центри Kitamura серії НХ – це гарантія довгого строку служби верстата та постійної точності і надійності, які є необхідними для постійно зростаючих вимог ринку і якості кінцевого продукту.
Палета
Розмір палети
254 x 254 мм
Крок палети
0,001°(4 постійна вісь)
Отвір з різьбою (розмір x шт)
M12 x 1,75 x 8
Макс. навантаження стола
100 кг
Макс. діаметр деталі
350 мм
Макс. висота деталі
400 мм
Переміщення
Переміщення по осі X
305 мм
Переміщення по осі Y
305 мм
Переміщення по осі Z
330 мм
Переміщення по осі B
від 0 до 360°, повна 4 вісь
Відстань від поверхні палети до осі шпинделя
60 - 365 мм
Відстань від центра палети до торця шпинделя
60 - 390 мм
Шпиндель
Конус шпинделя
BT/ISO30 (як варіант: HSK-E40)
Швидкість шпинделя
15 000 об/хв (як варіант: 30 000 об/хв)
Тип приводу
Система прямого приводу (як варіант: Built-in)
Двигун шпинделя
11 кВт (миттєва потужність)7.5 кВт (постійна потужність)
Макс. обертовий момент шпинделя
70 Нм
Швидкість позиціонування осі
Швидке переміщення X, Y, Z
60 м/хв
Робоче переміщення X,Y, Z
60 м/хв
Оборот палети (вісь B)
108 000°/хв (300 об/хв)/ DD Motor
Палетизація
Кількість палет
2
Час заміни палети
7.9 с
Інструментальний магазин
Розмір магазину
40 інструментів (як варіант 52, 102)
Метод підбору інструменту
У двох напрямках, постійна кишеня
Конус шпинделя
BT/ISO 30 (як варіант: HSK-E40)
Макс. діаметр інструменту
50 мм / 75 мм
Макс. довжина інструменту
200 мм
Макс. маса інструменту
2 кг
Час заміни інструмент – інструмент
1.2 с
Час заміни стружка – стружка
2.8 с
Розміри верстата
Ширина x глибина
2 330 x 2 948 мм
Висота
2 470 мм
Маса нетто
4 500 кг
Керування
Arumatik-Mi
Додаткове обладнання
Охолодження крізь шпиндель
30-70 бар
Охолодження повітрям крізь шпиндель
Функція розігріву шпинделя
Зонд заміру деталі
Renishaw OMP400
Зонд заміру інструменту
Renishaw RP3 або Renishaw TS-27R
Лазерний зонд заміру інструменту
Renishaw NC-4
Датчик поломки інструменту
Збільшення пам'яті контролера
1Мб/2Мб
Тип шпинделя
HSK A-63/HSK A-100
