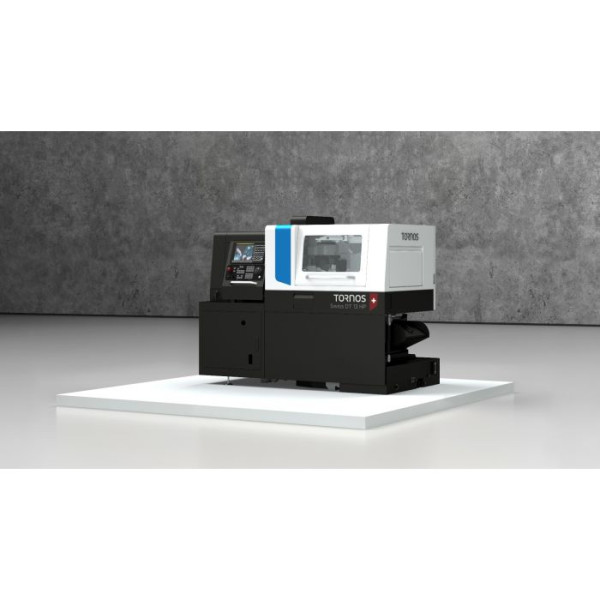

Проста і зручна у використанні модель швейцарського токарного автоматичного верстата DT HP відповідає вимогам виробництва типових довгих і коротких токарних деталей. Пропозиція включає 4 моделі з виготовлення брусків діаметром 13, 26, 38 мм.
Високотехнологічні функції, ефективна п’ятиосьова кінематика та додаткова вісь B створює його ідеальним рішенням як для точіння, так і для свердління.
|
|
| Кількість лінійних осей (без C1 і C2): |
5 |
| Макс. діаметр бруска [мм]: |
Ø25,4 |
| Довжина обточування [мм]: |
210 |
| Макс. кількість інструментів: |
29 |
| Кількість приводних інструментів: |
18 |
| Швидкість шпинделя /контршпинделя [об / хв]: |
6 000 / 7 200 |
| Потужність шпинделя [кВт]: |
8,2 / 10,5 |
| Макс. обертів шпинделя [об / хв]: |
10 000 |
| Потужність шпинделя перехоплення [кВт]: |
8,2 / 10,5 |
| Макс. лічильник обертів шпинделя [об / хв]: |
10 000 |
| Система керування: |
Fanuc 0i-TF Plus Серія DT HP |
| ОСНОВНІ ПАРАМЕТРИ |
|
| Максимальний діаметр бруска |
Ø13 мм |
| Максимальна довжина деталі за один прохід |
180 мм |
| Макс. швидкість основного шпинделя |
15000 об/хв |
| Максимальна швидкість зустрічного шпинделя |
15000 об/хв |
| Максимальна кількість монтажних інструментів |
29 шт |
| Максимальна кількість електроінструментів |
18 шт |
| ГОЛОВНИЙ ШПИНДЕЛЬ |
|
| Максимальна кількість токарних інструментів |
6 (Ø12 х 12 мм) шт |
| Максимальна кількість інструментів фіксованої осі (передня / задня змінні) |
4/4 шт |
| Кількість інструментів з поперечним приводом |
6 x (ER20/ER11) |
| Максимальна швидкість перехресних інструментів |
8000 об/хв |
| Потужність двигуна шпинделя S1 / S6 |
4,0/ 5,0 кВт |
| ПЕРЕХОПЛЮЮЧИЙ ШПИНДЕЛЬ |
|
| Потужність контршпиндельного двигуна S1 / S6 |
4,0/ 5,0 кВт |
| Кількість фіксованих осьових та/або поворотних інструментів |
5/или 4 шт |
| Швидкість обертових інструментів |
7200 об/хв |
| КІНЕМАТИКА |
|
| Кількість лінійних осей Z1, X1, Y1, Z2, X2 |
5 шт |
| Осі C |
2 шт |
| Вісь B (опція) |
1 шт |
| ЗАГАЛЬНА СПЕЦИФІКАЦІЯ |
|
| Резервуар охолоджуючої рідини |
200 літрів |
| Встановлена потужність |
26 кВт |
| Розміри верстата (довжина х ширина х висота) |
2230 x 1250 x 17300 мм |
| Система управління |
Fanuc 31iB 0i-TF Plus |
| ПРОМИСЛОВІСТЬ |
|
| Залізниця, ливарне виробництво, оборонна промисловість |
|
