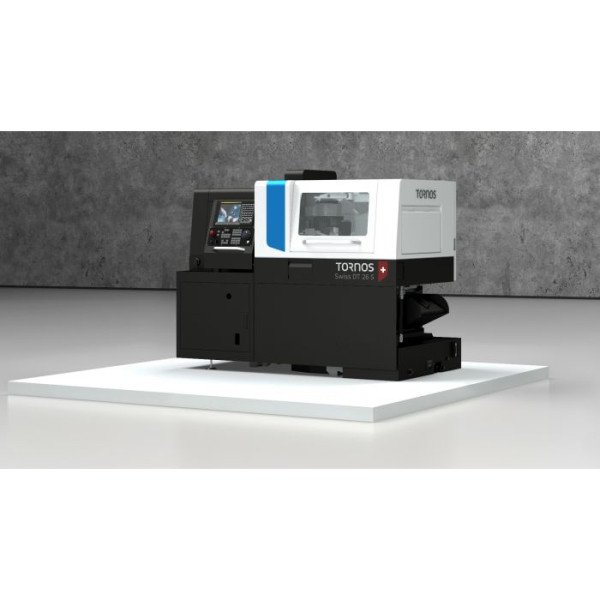

Проста і зручна у використанні модель токарного автомата швейцарської серії DT S відповідає вимогам до виробництва типових довгих і коротких токарних деталей. Пропозиція включає дві моделі, що пропонують можливість обробки брусків в діапазоні діаметрів 13 і 25,4 мм.
Високотехнологічні функції та ефективна п’ятиосьова кінематика роблять його ідеальним рішенням як для точення, так і для свердління.
|
|
| Кількість лінійних осей (без C1 і C2): |
5 |
| Макс. діаметр бруска [мм]: |
Ø25,4 |
| Довжина обточування [мм]: |
220 |
| Макс. кількість інструментів: |
29 |
| Кількість приводних інструментів: |
10 |
| Швидкість шпинделя /контршпинделя [об / хв]: |
6 000 / 7 500 |
| Потужність шпинделя [кВт]: |
8,2 / 10,5 |
| Макс. обертів шпинделя [об / хв]: |
10 000 |
| Потужність шпинделя перехоплення [кВт]: |
1,5 / 2,2 |
| Макс. лічильник обертів шпинделя [об / хв]: |
10 000 |
| Система керування: |
Fanuc 0i-TF Plus |
| ОСНОВНІ ПАРАМЕТРИ |
|
| Максимальний діаметр бруска |
Ø25,4 мм |
| Максимальна довжина деталі за один прохід |
220 мм |
| Макс. швидкість основного шпинделя |
10000 об/хв |
| Максимальна швидкість зустрічного шпинделя |
8000 об/хв |
| Максимальна кількість монтажних інструментів |
29 шт |
| Максимальна кількість електроінструментів |
10 шт |
| ГОЛОВНИЙ ШПИНДЕЛЬ |
|
| Максимальна кількість токарних інструментів |
6 (Ø12 х 12 мм) шт |
| Максимальна кількість інструментів фіксованої осі (передня / задня змінні) |
4/4 шт |
| Кількість інструментів з поперечним приводом |
6 x ER12 |
| Максимальна швидкість перехресних інструментів |
6000 об/хв |
| Потужність двигуна шпинделя S1 / S6 |
8,2 / 10,5 кВт |
| ПЕРЕХОПЛЮЮЧИЙ ШПИНДЕЛЬ |
|
| Потужність контршпиндельного двигуна S1 / S6 |
1,2 (2,2) кВт |
| Кількість фіксованих осьових та/або поворотних інструментів |
5/або 4 шт |
| Швидкість обертових інструментів |
7500 об/хв |
| КІНЕМАТИКА |
|
| Кількість лінійних осей Z1, X1, Y1, Z2, X2 |
5 шт |
| Осі C |
2 шт |
| Вісь B (опція) |
1 шт |
| ЗАГАЛЬНА СПЕЦИФІКАЦІЯ |
|
| Резервуар охолоджуючої рідини |
210 літрів |
| Встановлена потужність |
18 кВт |
| Розміри верстата (довжина х ширина х висота) |
2 230 x 1088 x 1730 мм |
| Система управління |
Fanuc 31iB 0i-TF Plus |
| ПРОМИСЛОВІСТЬ |
|
| Залізниця, ливарне виробництво, оборонна промисловість |
|
