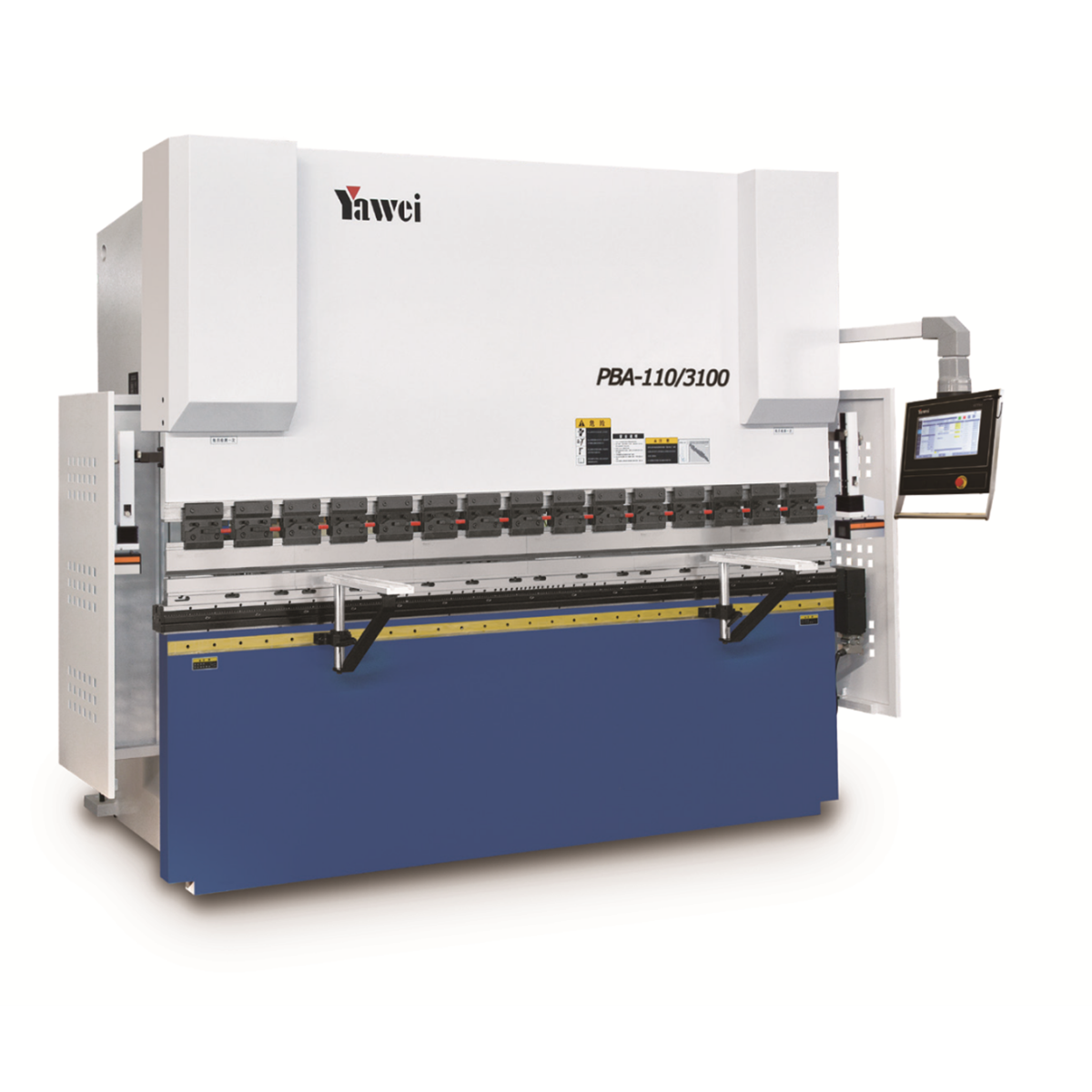

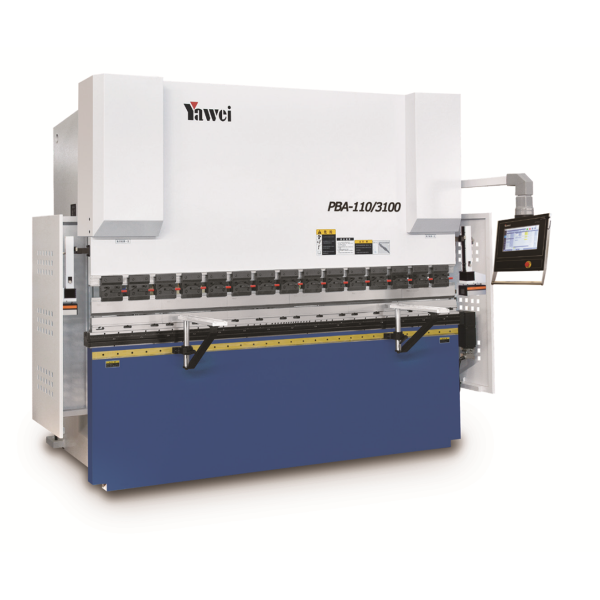

Листозгин з ЧПК Yawei PBA-160/3100 6V

Станина преса - це жорстка зварна конструкція, яка піддається термообробці для зняття будь-яких внутрішніх напруг. Механічна обробка елементів рами проводиться на високоточних обробних центрах і виконується за один установ для досягнення необхідної якості та точності. Вона складається з двох бічних пластин і верхньої та нижньої балок. На верхній балці встановлені бак гідростанції та гідравлічне обладнання. На бічних частинах рами встановлені гідроциліндри по одному на кожній

Верхня балка преса - це сталева плита, яка переміщається по високоточних здвоєних напрямних, встановлених по обидва боки рами преса. Точне положення балки відстежують магнітні лінійки, які контролюють її положення з точністю 0,005 мм та забезпечують точність її позиціонування 0,01 мм. Рух балки забезпечують два потужні гідроциліндри, які управляються незалежно.

Система сервоклапанів з високою частотою керує циліндрами та забезпечує надійну роботу всієї системи. Це оптимальне рішення, яке забезпечує ефективну роботу гідравлічної системи Hoerbiger, точне керування приводами та точного позиціонування верхньої балки преса.

Система компенсації прогину столу відповідає за отримання ідентичних результатів згинання по всій довжині столу. У пресах серії PBA використовується механічна система компенсації, яку контролює ЧПК. Опціонально встановлюється система компенсації виробництва Wila.

Преси серії PBA оснащені механічним пристроєм швидкого затискання пуансонів покращеного типу

Залежно від специфіки виробництва преси серії PBA можуть бути обладнані одно- або двоструменевими матрицями. У випадку з одноруч'євими матрицями вона вставляється в паз столу і фіксується гвинтами. Двострумові матриці кріпляться на встановленій у столі спеціальній шині

Задній упор з осями ЧПК – X та R оснащений серводвигунами змінного струму та переміщається на лінійних напрямних за допомогою кулько-гвинтових пар. Пальці заднього упору в даній моделі легко переміщаються вздовж пресового столу на двох лінійних напрямних. Стандартно машина оснащена трьома пальцями.

Вісь X – відстань від упору до столу преса.

Вісь R – вертикальне переміщення упорів.

Вісі Z1 та Z2 - горизонтальне переміщення пальців упору вздовж стола преса зі швидкістю 600 мм/сек, комплектується двома упорами.

Листозгинальні преси серії PBA оснащені контролером Yawei NCY842 CNC (вироблено спільно з ESA, Італія), що встановлюється на кронштейні з правого боку преса, який включає:

•  Кольоровий 15-дюймовий широкоформатний TFT-дисплей.
•  Більше 2000 програм та зберігання даних інструментів.
•  Швидке програмування параметрів на одній сторінці.
•  Автоматичний розрахунок компенсації прогину робочого столу.
•  2D-програмування, 2D-моделювання.
•  Автоматичний розрахунок тиску згинання, зони безпеки інструменту.
•  Онлайн-інструмент аналізу операцій.
•  Функція діагностики системи.
•  Керування до шести осей: Y1, Y2, X, R, Z1, Z2.

Листозгинальні преси серії РВА стандартно оснащені передніми підтримками, що рухаються лінійною напрямною
