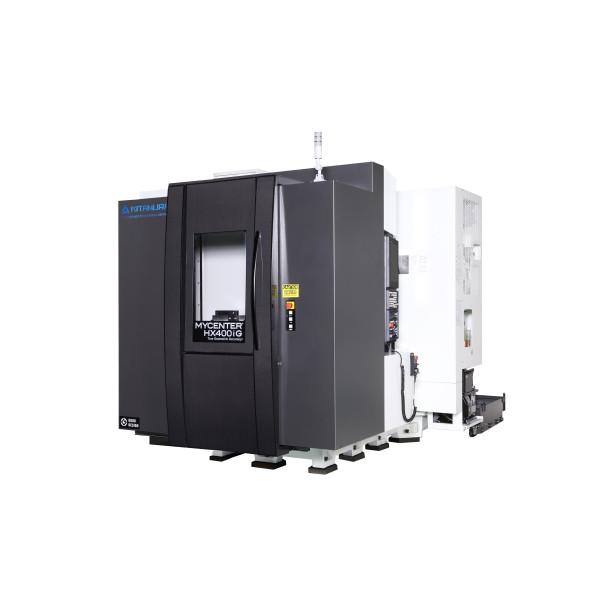

Горизонтальні обробні центри компанії Kitamura пропонують:
- великий робочий простір у поєднанні з винятковою точністю та жорсткістю верстата.
- Це міцна конструкція з литого чавуну,
- вручну зачищені поверхні,
- направляючі ковзання,
- запатентована технологія подвійних кульових гвинтів, які забезпечують високі швидкості для робочого переміщення,
- та потужні встановлені шпинделі.
Горизонтальні обробні центри Kitamura серії НХ – це гарантія довгого строку служби верстата та постійної точності і надійності, які є необхідними для постійно зростаючих вимог ринку і якості кінцевого продукту.
| ПАЛЕТА |
|
| Розмір палети |
400 x 400 мм (як варіант: 500 x 500) |
| Крок палети |
0,001°(4 постійна вісь) |
| Отвір з різьбою (розмір x шт) |
M16 x 2,0 x 25 |
| Макс. навантаження стола |
350 кг / 400 кг |
| Макс. діаметр деталі |
630 мм |
| Макс. висота деталі |
745 мм / для палети 500 мм - 725 мм |
| ПЕРЕМІЩЕННЯ |
|
| Переміщення по осі X |
610 мм |
| Переміщення по осі Y |
610 мм |
| Переміщення по осі Z |
610 мм |
| Переміщення по осі B |
від 0 до 360°, повна 4 вісь |
| Відстань від поверхні палети до осі шпинделя |
40 - 650 мм / для палети 500 мм: 20 - 630 мм |
| Відстань від центра палети до торця шпинделя |
100 - 710 мм |
| ШПИНДЕЛЬ |
|
| Конус шпинделя |
BT/ISO40 (як варіант: HSK-A63) |
| Швидкість шпинделя |
20 000 об/хв |
| Тип приводу |
Система прямого приводу |
| Двигун шпинделя |
22 кВт (миттєва потужність)7.5 кВт (постійна потужність) |
| Макс. обертовий момент шпинделя |
95.5 Нм |
| ШВИДКІСТЬ ПОЗИЦІОНУВАННЯ ОСІ |
|
| Швидке переміщення X, Y, Z |
60 м/хв |
| Робоче переміщення X,Y, Z |
60 м/хв |
| Оборот палети (вісь B) |
45 000°/хв (125 об/хв)для палети 400 мм: 28 800°/хв (80 об/хв) |
| ПАЛЕТИЗАЦІЯ |
|
| Кількість палет |
2 |
| Час заміни палети |
8,5 с |
| ІНСТРУМЕНТАЛЬНИЙ МАГАЗИН |
|
| Розмір магазину |
50 інструментів (як варіант 62, 100, 150, 200, 300) |
| Метод підбору інструменту |
У двох напрямках, постійна кишеня |
| Конус шпинделя |
BT/ISO 40 (як варіант: HSK-A63) |
| Макс. діаметр інструменту |
95 мм / 150 мм |
| Макс. довжина інструменту |
370 мм |
| Макс. маса інструменту |
10 кг |
| Час заміни інструмент – інструмент |
1.3 с |
| Час заміни стружка – стружка |
2.5 с |
| РОЗМІРИ ВЕРСТАТА |
|
| Ширина x глибина |
3 068 x 4 065 мм |
| Висота |
2 739 мм |
| Маса нетто |
9 800 кг |
| Керування |
Arumatik-Mi |
| ДОДАТКОВЕ ОБЛАДНАННЯ |
|
| Охолодження крізь шпиндель |
30-70 бар |
| Охолодження повітрям крізь шпиндель |
|
| Функція розігріву шпинделя |
|
| Зонд заміру деталі |
Renishaw OMP400 |
| Зонд заміру інструменту |
Renishaw RP3 або Renishaw TS-27R |
| Лазерний зонд заміру інструменту |
Renishaw NC-4 |
| Датчик поломки інструменту |
|
| Збільшення пам'яті контролера |
1Мб/2Мб |
| Тип шпинделя |
HSK A-63/HSK A-100 |
