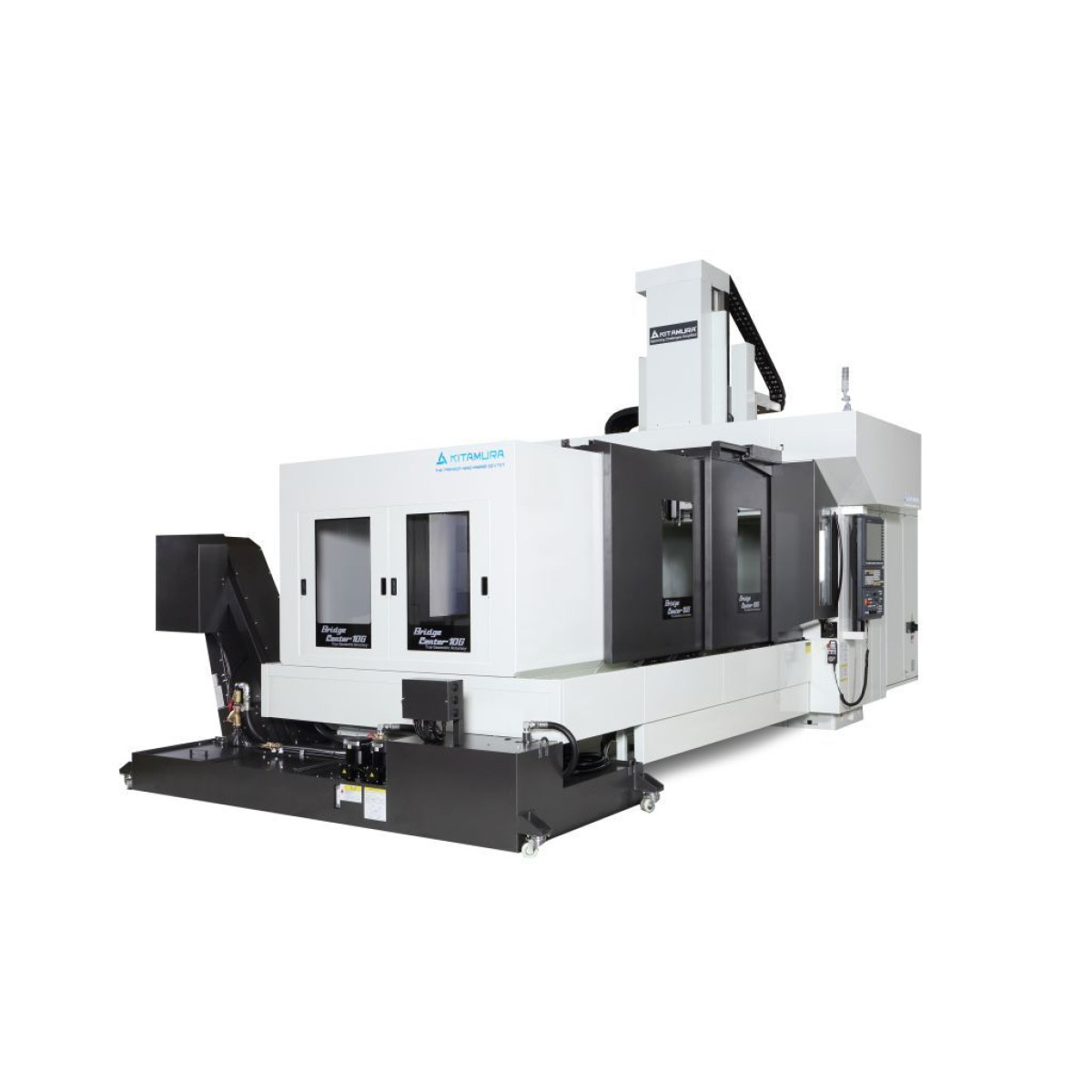

Верстат Фрезерний Портальний Kitamura Bridgecenter-10G

  • Модель: Bridgecenter-10G
  • Наявність:


Інформація про продукт

Опис

Для більших деталей потрібно більше простору для обробки і посилену міцність, щоб витримати більше навантаження на стіл. Портальні обробні центри компанії Kitamura спроектовані з думкою про екстремальні можливості різки і пропонують переваги конструкції на базі міцного литого чавуну, з направляючими ковзання, варіантами високошвидкісних шпинделів з високим обертовим моментом та запатентованою похилою балки для осі Х. Завдяки пропонованим параметрам, масштабній зоні обробки та конфігураціям шпинделів (конуси # 40 i # 50) ці верстати ідеально підходять для виробництва форм, де вимагається висока точність при чорновій та чистовій обробках поверхонь, створених ніш та округлостей.

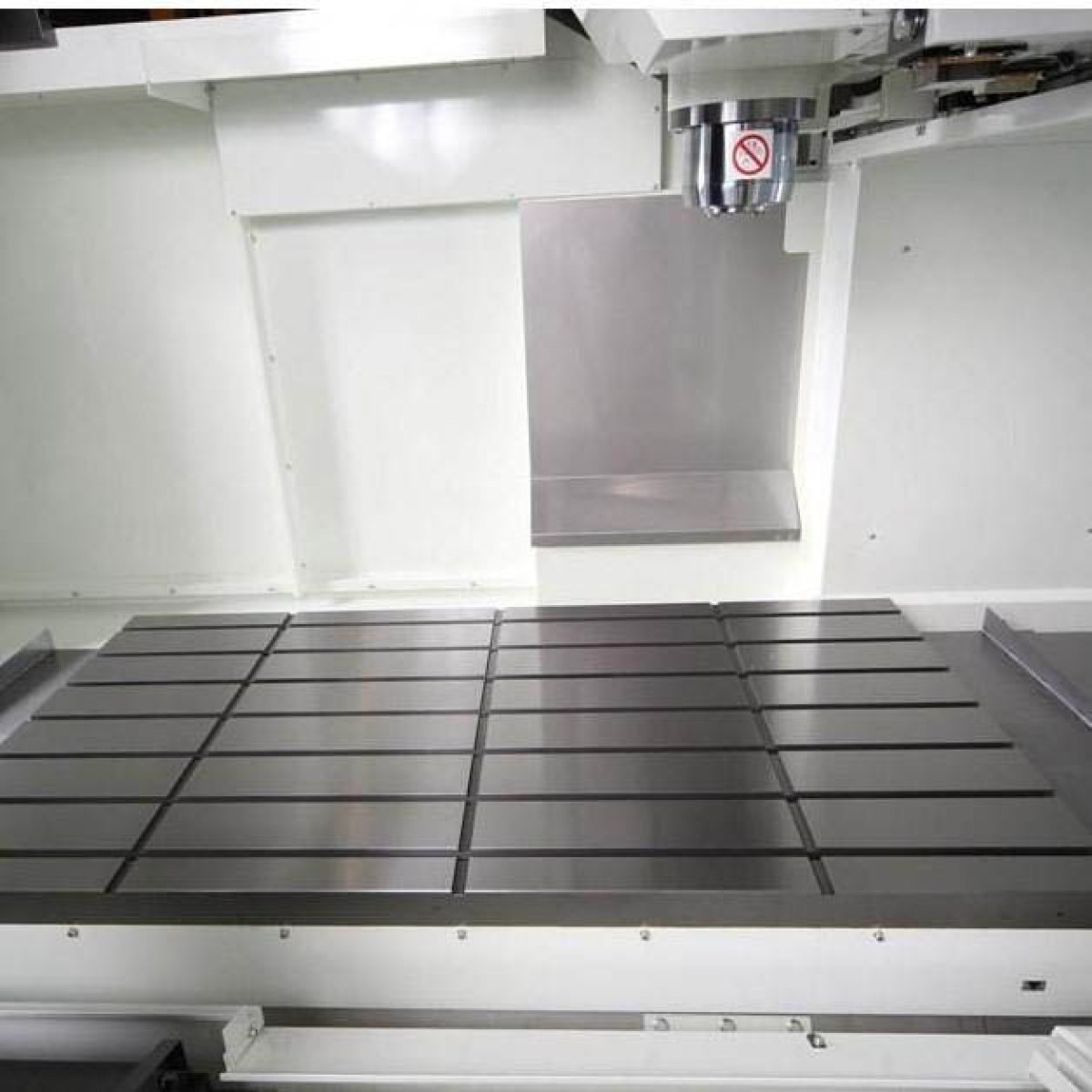

Стіл
Размер столау 1 370 x 3 000 мм
Розмір пазів типу Т 18 мм x 5
Макс. навантаження стола 6 000 кг
Перемещение
Переміщення по осі X 2 540 мм
Переміщення по осі Y 1 615 мм
Переміщення по осі Z 800 мм
Відстань від поверхні стола до торця шпинделя 150-950 мм
Відстань між колонами 1 696 мм

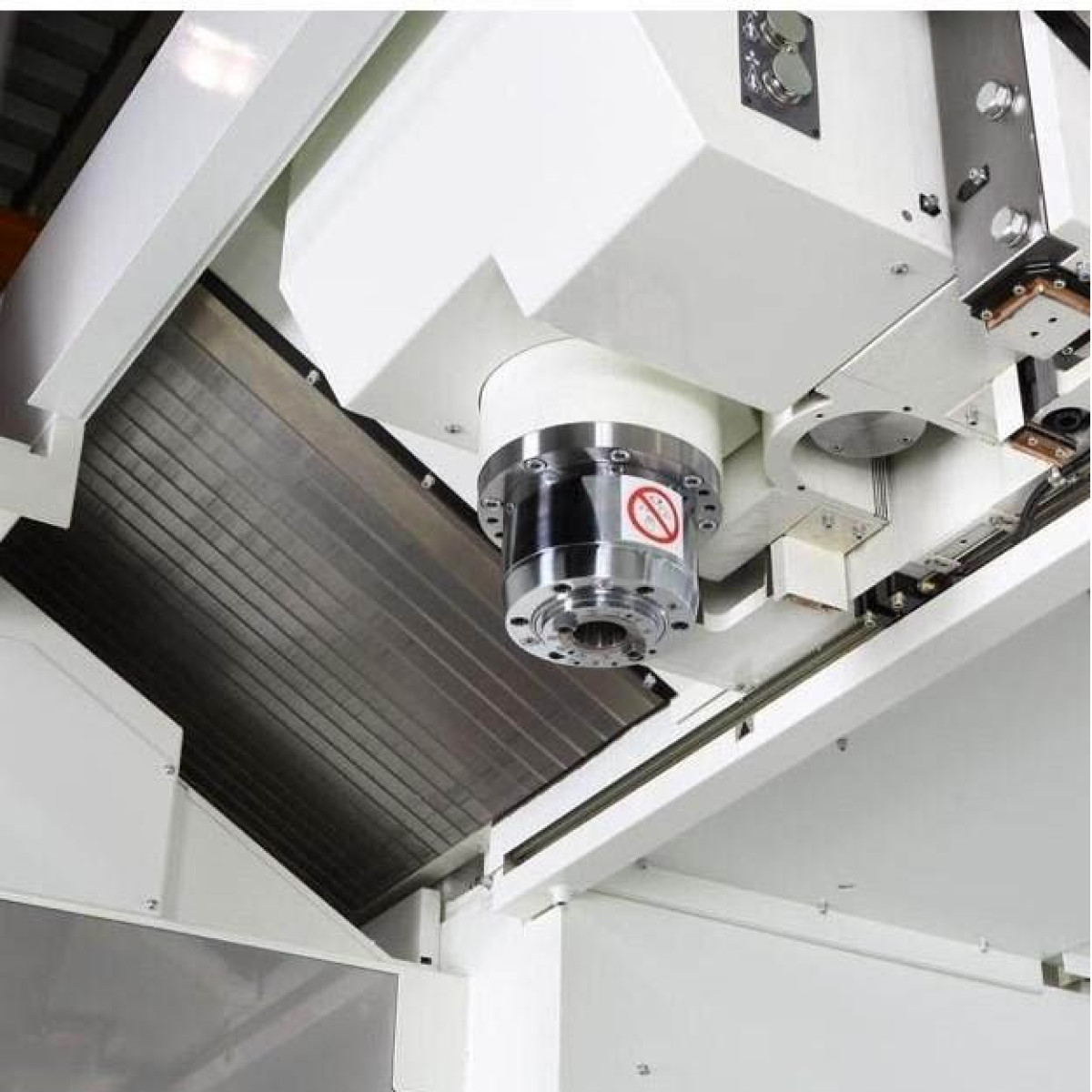

Шпиндель
Конус шпинделя №50 NST / HSK A-100
Швидкість шпинделя 35 - 12 000 об /хв
Тип приводу 4-ступінчаста коробка передач
Двигун шпинделя 40 кВт (15 хв)22 кВт (постійна потужність)
Макс. обертовий момент шпинделя 585.9 Нм
Швидкість переміщень
Швидке переміщення X, Y, Z 24 м/хв
Робоче переміщення X, Y, Z 24 м/хв
Інструментальний магазин
Розмір магазину 40 інструментів (опція: 60, 80, 100)
Метод підбору інструменту Випадковим чином, у двох напрямках, постійна кишеня
Тип інструментального патрона MAS CT (BT) 50
Макс. діаметр інструменту 125 мм
Макс. діаметр інструменту при пустих сусідніх патронах 220 мм
Макс. довжина інструменту 400 мм
Макс. маса інструменту 20 кг
Макс. діаметр інструменту при пустих сусідніх патронах 220 мм
Час заміни інструмент – інструмент 6.6 с
Час заміни стружка – стружка 14 с, мінімум
Вимоги
Струму 50 кВА, 400 В змінного струму, 3 фази
Стиснене повітря 0.5 МПа, 400 л/хв
Розміри верстата
Ширина x глибина 4 168 x 7 545 мм
Висота 4 006 мм
Маса нетто 27 000 кг
Управління Arumatik-Mi
Додаткове обладнання
Охолодження крізь шпиндель 30-70 бар
Охолодження повітрям крізь шпиндель
Функція розігріву шпинделя
Зонд заміру деталі Renishaw OMP400
Зонд заміру інструменту Renishaw RP3 або Renishaw TS-27R
Лазерний зонд заміру інструменту Renishaw NC-4
Датчик поломки інструменту
Збільшення пам'яті контролера 1Мб/2Мб
Тип шпинделя HSK A-63/HSK A-100
