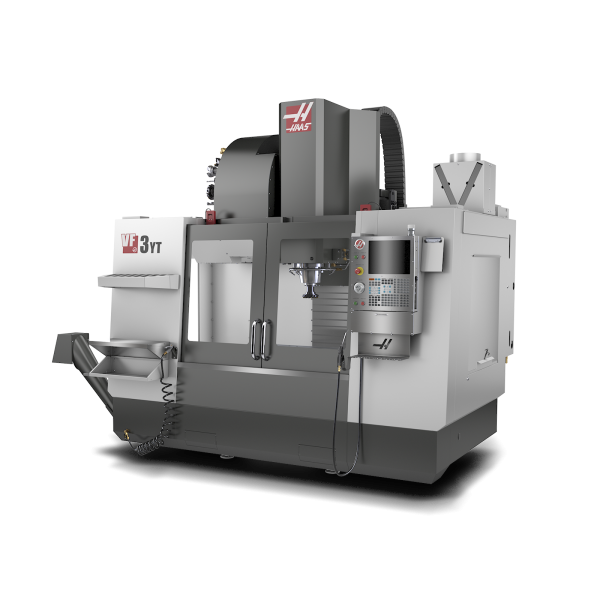

Верстат VF-3YT/50 забезпечує високу продуктивність при різці конусом 50, маючи при цьому середні розміри. Він забезпечує більший діапазон руху по осі Z, ніж стандартна модель VF-3. Збільшена станина забезпечує більший діапазон руху осі Y при мінімальному збільшенні розміру у порівнянні зі стандартним фрезерним станком VF-3. Масивна чавунна конструкція забезпечує жорсткість і стійкість, необхідну для виконання складних завдань, а широкий стіл з Т-образними пазами дає змогу закріплювати великі деталі.
| Робочий стіл: |
|
| Поверхня столу X x Y |
610 x 1372 мм |
| Розмір Т-образних пазів |
16 мм х 7 |
| Максимальна вага встановлюваної деталі |
1814 кг |
| Робочі переміщення |
|
| Переміщення по осі X |
1016 мм |
| Переміщення по осі Y |
660 мм |
| Переміщення по осі Z |
635 мм |
| Відстань між поверхнею столу і торцем шпинделя |
201-836 мм |
| Шпиндель: |
|
| Конус шпинделя / опцшонально |
ISO 50 / ВТ |
| Максимальна швидкість обертання шпинделя |
7500 об/хв |
| Тип приводу |
2-ступінчата коробка передач |
| Потужність двигуна шпинделя |
22,4 кВт |
| Максимальний крутний момент / при 700 об / хв / |
460 Нм |
| Швидкість ппозіціонування осі: |
|
| Прискорені переміщення по осях X, Y,Z |
18,0 м/хв |
| Максимальна швидкість подачі при різанні |
12,7 м/хв |
| Система палет (опція): |
|
| Кількість палет |
2 |
| Час зміни палет |
11,4 |
| Магазин інструментів: |
|
| Кількість інструменту в магазині |
30+1 |
| Метод вибору інструменту |
довільний |
| Конус шпинделя |
50 |
| Максимальний діаметр інструмента |
102 мм |
| Максимальний діаметр інструмента з вільними сусідніми карманами |
178 мм |
| Максимальна довжина інструменту |
406 мм |
| Максимальна вага інструменту |
13,6 кг |
| Час зміни інструменту (середнє) |
4,2 сек |
| Час від стружки до стружки (середнє) |
6,3 сек |
| Додатково: |
|
| Вага верстата |
7485 кг |
| ЧПК |
HAAS |
