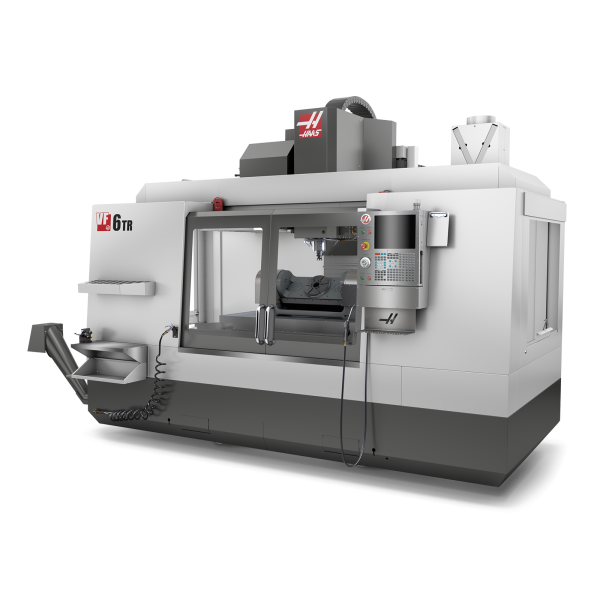

Вертикально-фрезерний верстат з ЧПК HAAS VF-6/40TR
Компанія Haas пропонує широкий вибір верстатів з ЧПК лінійки VF різних розмірів, які відповідають усім виробничим вимогам. Залежно від індивідуальних потреб, завжди можна підібрати верстат VF, який відповідає заданим параметрам. VF-5/40 TR це універсальний 5-ти осьовий обробний центр, який базується на популярній платформі вертикального обробного центру VF-6/40. Він забезпечує одночасний рух в 5-и осях або позиціонування заготовки майже під довільним кутом. Для підвищення практичності обертовий стіл кріпиться за допомогою Т-канавок столу. При виконанні лише 3-х осьової обробки його можна легко зняти.
- Модель: HAAS VF-6/40TR
- Наявність: Під замовлення
-
Ціна EXW від € 225995.00
Інформація про продукт
Опис
| Робочий стіл: | |
| Поверхня столу X x Y | 711x1626мм |
| Розмір Т-образної канавки | 16 мм*3 |
| Максимальна вага встановлюваної деталі | 1814 кг |
| робочі переміщення | |
| Переміщення по осі X | 1626 мм |
| Переміщення по осі Y | 813 мм |
| Переміщення по осі Z | 762 мм |
| Відстань між поверхнею столу і торцем шпинделя | 102-864 мм |
| шпиндель: | |
| Конус шпинделя | ISO 40 |
| Максимальна швидкість | 8100 об/хв |
| Тип приводу | прямой |
| Мотор шпинделя | 22,4 кВт (миттєва потужність) 11кВт (тривала потужність) |
| Крутний момент | 2000 об/хв |
| Швидкість ппозіціонування осі: | |
| Прискорені переміщення по осях X, Y,Z | 15,2 м/хв |
| Робочі переміщення X, Y,Z | 12,7 м/хв |
| Система палет/опція | |
| кількість палет | 2 |
| час зміни палет | 11,4 |
| Магазин інструментів | |
| Кількість інструменту в магазині | 30+1 |
| Метод вибору інструменту | Випадковим чином |
| Конус шпинделя | СТ або ВТ 40 |
| Максимальний діаметр інструмента | 64 мм |
| Максимальний діаметр інструменту з порожніми сусідніми кишенями | 127 мм |
| Максимальна довжина інструменту | 406 мм |
| Максимальна вага інструменту | 5,4 кг |
| Час зміни інструменту (середнє) | 2,8 сек |
| Час від стружки до стружки (середнє) | 3,6 сек |
| Нахилово-повортоний стіл | |
| Поверхня столу - діаметр | 310 мм |
| Максимальне навантаження на стіл | 226,8 кг |
| Конструкція столу | Т-образні пази 16 мм |
| Максимальний діаметр інструменту | 16 мм |
| Ось обертання В | 360 градусів |
| Діапазон нахилу осі А | 120 градусів |
| додатково: | |
| Ширина х глибина | 4960 x 2600 мм |
| Висота | 3430 мм |
| Вага верстата | 10116 кг |
| Контроль | HAAS |
Цей товар в категоріях:
Характеристики
| Загальне | |
|---|---|
| Висота | 3430 мм |
| Робоча зона й ходи | |
| Розміри столу | 711 x 1626 мм |
| Розмір стола – діаметр | 310 мм |
| Максимальне навантаження на стіл | 226.8 кг |
| Максимальна вага заготовки | 1814 кг |
| Відстань від столу до торця шпинделя | 102-864 мм |
| Розмір Т-образних пазів | 16 мм x 3 |
| Конструкція столу | Т-образні пази 16 мм |
| Хід по осі X | 1626 мм |
| Хід по осі Y | 813 мм |
| Діапазон нахилу осі B | 360° |
| Діапазон нахилу осі A | 120° |
| Подачі й швидкості переміщень | |
| Прискорені переміщення по осях X, Y, Z | 15,2 м/хв |
| Робоче переміщення X, Y, Z | 12,7 м/хв |
| Шпиндель | |
| Конус шпинделя | ISO 40 |
| Потужність двигуна шпинделя | 22,4 кВт (миттєва потужність) / 11 кВт (тривала потужність) |
| Частота обертання при максимальному крутному моменті | 2000 об/хв |
| Тип приводу | Прямий привід |
| Інструмент (магазин / револьверна головка) | |
| Кількість інструментів | 30 + 1 |
| Конус оправок магазину інструментів | CT або BT 40 |
| Час зміни інструменту | 2,8 с |
| Час зміни чіп/чіп | 3,6 с |
| Метод вибору інструменту | Випадковим чином |
| Максимальна вага інструменту | 5,4 кг |
| Максимальний діаметр інструменту | 16 мм |
| Максимальний діаметр інструменту з порожніми сусідніми кишенями | 127 мм |
| Максимальна довжина інструменту | 406 мм |
| Палети й автоматизація | |
| Кількість палет | 2 |
| Час зміни палет | 11,4 с |
| Система ЧПК | |
| ЧПК | HAAS |
| Габарити й вага | |
| Габарити ДхШхВ | 4960 x 2600 мм |
| Вага | 10116 кг |
Доставка і оплата
Термін поставки верстату зі складу в Україні складає 1-2 дні.
- 90% передплата
- 10% оплата після запуску та наладки верстата
Термін поставки верстату зі складу в країні виробника складає 1-6 місяців(уточнювати у менеджера).
- 30% передплата при підписанні договору
- 60% оплата перед відправленням верстата (орієнтовно 40-60 днів)
- 10% оплата після запуску та наладки верстата (90-120 днів з моменту відправки)
Опціонально можливе розтермінування або придбання в лізинг.
Гарантійне обслуговування
Гарантія 12 місяців (опціонально можлива розширена гарантія)
У разі виникнення гарантійного випадку ми розуміємо важливість оперативного відновлення роботи верстата для наших клієнтів, і докладаємо максимум зусиль, щоб провести ремонт у найкоротші терміни.
Більшість запасних частин ми доставляємо авіатранспортом, що дозволяє мінімізувати час очікування. Ми прагнемо забезпечити наших клієнтів надійною підтримкою та гарантувати безперебійну роботу обладнання.
