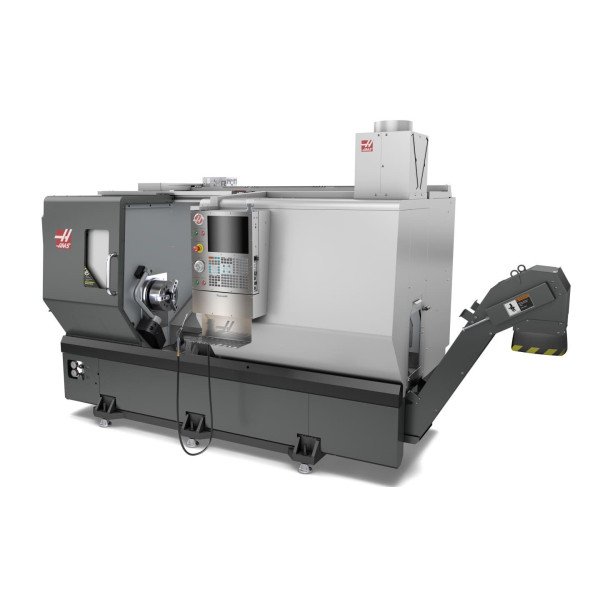

Високопродуктивні токарні центри Haas серії ST відрізняються гнучкістю налаштувань, високою жорсткістю і високою термостійкістю. Токарний верстат ST-35 Y займає середню площу, але забезпечує велику робочу зону. Додавання осі Y і приводних інструментів дозволяє виконувати фрезерування, свердління і нарізування різьблення для підвищення ефективності обробки. Цей верстат є найкращим співвідношенням ціни і якості в своєму класі.
| параметри обробки |
|
| Переміщення по осі Х |
239 мм |
| Переміщення по осі Y |
±51 мм |
| Переміщення по осі Z |
826 мм |
| Розмір патрона |
305 мм |
| Найбільший діаметр прутка |
102 мм |
| Максимальний діаметр обраблювальної детали |
533 мм |
| Максимальний діаметр обрабки (з револьверною головкою з кріпленням по стандарту BMT65) |
349мм |
| подачі |
|
| Прискорені переміщення по осях X і Y |
12 м/хв |
| Прискорені переміщення по осі Z |
24 м/хв |
| Максимальне тягове зусилля приводів осі Х |
18,238 кН |
| Максимальне тягове зусилля приводів осі Y |
10,231 кН |
| Максимальне тягове зусилля приводів осі Z |
22,686 кН |
| головний шпиндель |
|
| максимальна швидкість |
3200 об./хв |
| Максимальний крутний момент / зі швидкістю 325 об / хв / |
576 Нм |
| максимальна потужність |
29,8 кВт |
| торець шпинделя |
А2-8 |
| револьверна головка |
|
| кількість інструментів |
12шт. |
| Тип головки |
ВМТ65 |
| Обертання приводних інструментів |
0-4000 об/хв |
| точність |
|
| точність позиціонування |
+/-0,005мм |
| Точність повторного позиціонування |
+/-0,003мм |
| додатково |
|
| Бак ЗОР |
208 л |
| Стиснене повітря/витрати |
113 л/хв |
