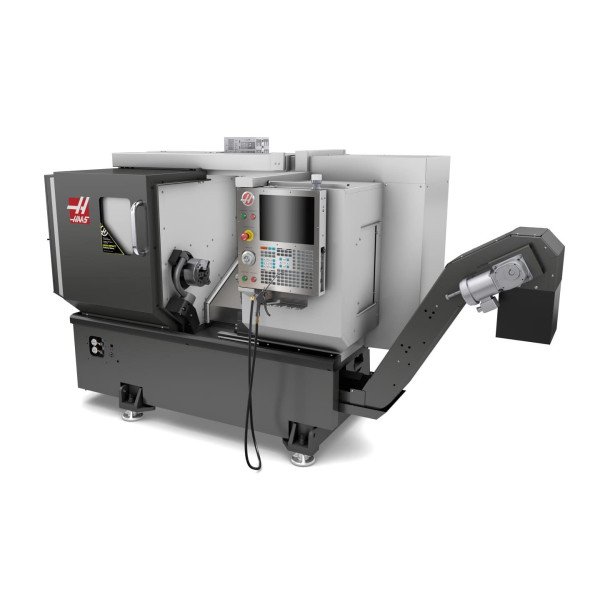

Високопродуктивні токарні центри Haas серії ST відрізняються гнучкістю налаштувань, високою жорсткістю і високою термостійкістю. Токарний верстат ST-10 Y займає дуже мало місця, але забезпечує велику робочу зону. Додавання осі Y і приводних інструментів дозволяє виконувати фрезерування, свердління і нарізування різьблення для підвищення ефективності обробки. Цей верстат є найкращим співвідношенням ціни і якості в своєму класі.
| параметри обробки |
|
| Переміщення по осі Х |
200 мм |
| Переміщення по осі Y |
±51 мм |
| Переміщення по осі Z |
406 мм |
| Розмір патрона |
165 мм |
| Наибольший диаметр прутка |
44 мм |
| Максимальний діаметр деталі |
419 мм |
| Максимальний діаметр обробки (в залежності від головки) |
305 мм |
| Прискорені переміщення по осях X і Z |
12 м/хв |
| Пороги по осі Z |
30,5 м/хв |
| Максимальне тягове зусилля приводів осі Х |
10,676 кН |
| Максимальне тягове зусилля приводів осі Y |
10,231 кН |
| Максимальне тягове зусилля приводів осі Z |
16,458 кН |
| головний шпиндель |
|
| максимальна швидкість |
0 - 6 000 об./хв |
| Максимальний крутний момент / зі швидкістю 500 об / хв / |
102 Нм |
| максимальна потужність |
11,2 кВт |
| торець шпинделя |
A2-5 |
| головний шпиндель |
|
| максимальна швидкість |
0 - 6 000 об./хв |
| Максимальний крутний момент / зі швидкістю 500 об / хв / |
102 Нм |
| максимальна потужність |
11,2 кВт |
| торець шпинделя |
A2-5 |
| револьверна головка |
|
| кількість інструментів |
12шт. |
| Тип головки |
12-позиций Hybrid (6 VDI; 6 BOT) |
| Час індексації голови / інструмент до інструменту / |
1сек. |
| Розмір патрона |
|
| точність позиціонування |
+/-0,005мм |
| Точність повторного позиціонування |
+/-0,003мм |
| додатково |
|
| Вага нетто |
2 500 кг |
| Контроль |
HAAS |
